TCA9406YZPR中文资料PDF与引脚图及封装
描述
TCA9406YZPR是一款具有输出使能(OE)输入的2位双向I2C和SMBus电压电平转换器。它在A侧的运行电压范围为1.65V至3.6V，基准为VCCA，在B侧的运行电压范围为2.3V至5.5V，基准为VCCB。因此，该器件能够在典型的1.8V、2.5V、3.3V和5V电源轨之间，进行任何高低逻辑信号电平切换。OE输入引脚的基准为VCCA，可以直接连接至VCCA，但也可以承受5.5V的电压。用户还可以对OE引脚进行控制，将其设置为低电平，使所有SCL和SDA引脚均处于高阻抗状态，从而显著减少静态电流消耗。在正常I2C和SMBus运行配置或其他漏极开路配置下，TCA9406YZPR可以支持最高2Mbps的速度，因此，它可以达到标准I2C速度要求，即SCL频率为100kHz(标准模式)、400kHz(快速模式)或1MHz(快速模式升级版)。该器件还可用作通用电平转换器，而且当A侧和B侧端口均是通过推挽式器件驱动时，TCA9406可支持最高24Mbps的速度。
产品概述
 产品型号 | TCA9406YZPR |
| 制造商 | 德州仪器 |
| 分类 | 集成电路(IC),逻辑转换器，电平移位器 |
| 描述 | IC TRNSLTR BIDIRECTIONAL 8DSBGA |
| 打包 | Digi Reel® |
| 工作温度 | -40°C~85°C（TA） |
| 特性 | 自动方向检测 |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-XFBGA，DSBGA |
| 供应商器件封装 | 8-DSBGA（1.9x0.9） |
| 基本产品编号 | TCA9406 |
产品图片
TCA9406YZPR
规格参数
| 产品状态 | 在售 |
| 转换器类型 | 电压电平 |
| 通道类型 | 双向 |
| 电路数 | 1 |
| 每个电路通道数 | 2 |
| 电压-VCCA | 1.65 V~3.6V |
| 电压-VCCB | 2.3 V~5.5 V |
| 输出类型 | 开路漏极 |
| 数据速率 | 24Mbps |
| 引脚数 | 8 |
| 数据速率 | 24兆字节 |
| 逻辑功能 | 在线翻译 |
| 最高工作温度 | 85°C |
| 最大电源电压 | 3.6 |
| 最低工作温度 | -40°C |
| 最小电源电压 | 1.65伏 |
| 位数 | 2 |
| 通道数 | 2 |
| 输出数量 | 2 |
| 输出类型 | 电压 |
| 包装 | Tape & Reel（TR） |
| 传播延迟 | 4.4纳秒 |
| 高度 | 500微米 |
| 长度 | 1.25mm |
| 厚度 | 310微米 |
| 宽度 | 2.25毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3标准 |
| 湿敏感度等级（MSL） | 1（无限制） |
| 到达状态 | 到达不受影响 |
特点
适用于I2C应用中的SDA和SCL线路的2位双向转换器转换器
用无方向引脚提供双向电压转换
高阻抗输出SCL_A、SDA_A、SCL_B、SDA_B引脚(当OE=低电平或VCC=0V时)
所有SDA和SCL引脚上都配有内部10kΩ上拉电阻器
A端口上1.65V至3.6V，B端口上2.3V至5.5V(VCCA≤VCCB)
VCC隔离特性：如果任何一个VCC输入接地(GND)，则两个端口均处于高阻抗状态
无需电源定序：VCCA或VCCB均可优先斜升
当VCCA或VCCB=0V时，可实现低至2µA的Ioff
OE输入可直接连接至VCCA，也可通过GPIO进行控制
闩锁性能超出JESD78II类规范要求的100mA
静电放电(ESD)保护性能超过JESD22规范的要求
应用领域
•I2C/SMBus
•UART
•通用输入/输出(GPIO)
电路图
引脚图
CAD模型

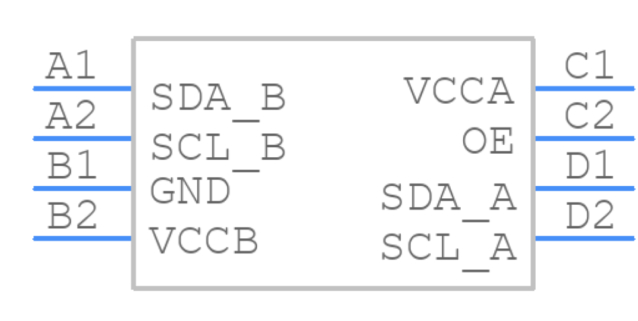

TCA9406YZPR符号
TCA9406YZPR焊垫
TCA9406YZPR 3D模型
封装
TCA9406YZPR封装
PDF资料
