STM32F103T8U7引脚图与数据手册PDF

从Kynix购入该产品

描述

STM32F103T8U7包含高性能ARMCortexTM-M332位RISC内核,频率为72MHz,高速嵌入式存储器(闪存高达128KB,SRAM高达20KB),以及广泛的增强型I/O和外围设备连接到两条APB总线。Alldevices提供两个12位ADC、三个通用16位定时器和一个PWM定时器,以及标准和高级通信接口:最多两个l-C和SPl、三个USART、一个USB和一个CAN。采用2.0至3.6V电源供电,适用于-40至+85C温度范围和-40至+105°C扩展温度范围。还包括六种不同封装类型的器件:从36引脚到100引脚。

产品概述

产品型号

STM32F103T8U7

描述

IC MCU 32BIT 64KB闪存36VFQFPN

分类

集成电路(IC),嵌入式-微控制器

制造商

STMicroelectronics

系列

STM32F1

电压-电源(Vcc / Vdd)

2V〜3.6V

工作温度

-40°C〜105°C(TA)

包装/箱

36-VFQFN裸露焊盘

供应商设备包装

36-VFQFPN(6x6)

基本零件号

STM32F103

产品图片

STM32F103T8U7

STM32F103T8U7

规格参数

产品种类

ARM微控制器-MCU

系列

STM32F103T8

零件状态

活性

核心

ARMCortexM3

程序存储器大小

64KB

数据总线宽度

32位

ADC分辨率

12位

最大时钟频率

72兆赫

输入/输出端数量

26个I/O

数据RAM大小

20kB

工作电源电压

2V至3.6V

程序存储器类型

Flash

数据Ram类型

SRAM

接口类型

CAN,I2C,SPI,USART,USB

A/D转换器数量

2个

ADC通道数

10

通道数

10

I2C通道数

1个

I/O数量

26

可编程I/O数量

26

PWM通道数

6

SPI通道数

1个

计时器/计数器数量

4

USART通道数

2个

振荡器类型

内部

处理器系列

ARMCortexM

宽度

6毫米

高度

0.88毫米

长度

6毫米

封装

托盘

安装风格

贴片/贴片

封装/箱体

UFQFPN-36

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

引脚图

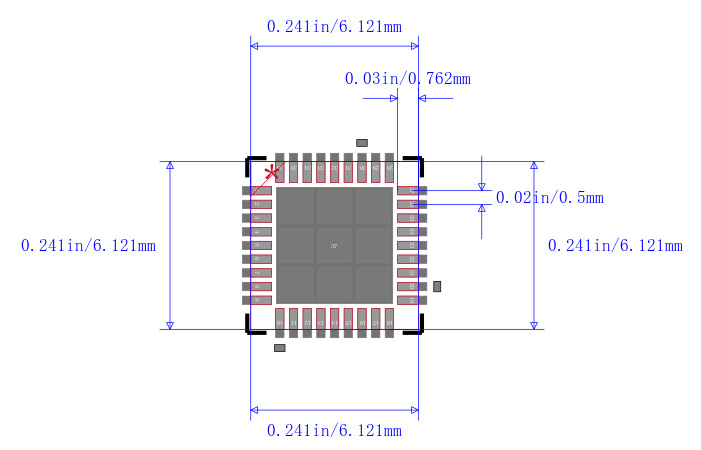

封装

STM32F103T8U7封装

STM32F103T8U7封装

PDF资料

应用笔记

类型

标题

PDF

STM32F103T8U7产品设计参考手册.pdf

PDF

STM32F103T8U7开发手册.pdf

PDF

STM32F103T8U7用户编程技术手册.pdf

产品制造商介绍

意法半导体(STMicroelectronics)是一家国际性的半导体生产商,总部位于瑞士日内瓦。意法半导体致力于研发有助于提高人类生活品质、让社会变得更和谐、保护地球环境的半导体解决方案。 我们全球领先的产品技术能够:让智能消费电子产品融合多媒体和通信技术,帮助人们随时随地沟通; 提高从发电、配电到用电的整个电能产业链的能效;提供各种数据安全和保护技术; 实现新的医疗保健应用,提高人类寿命和生活品质。
