STM32F101ZET6技术手册PDF与引脚图及封装
描述
STM32F101ZET6存取线系列包含以36MHz频率运行的高性能ARMCortex-M332位RISC内核、高速嵌入式存储器(高达512KB的闪存和高达48KB的SRAM)，以及连接到两条APB总线的各种增强型I/O和外围设备。所有器件均提供一个12位ADC、四个通用16位定时器以及标准和高级通信接口：最多两个I²C、三个SPI和五个USART。STM32F101ZET6高密度访问线系列在–40至+85°C温度范围，2.0至3.6V电源。一套全面的省电模式允许设计低功耗应用。
产品概述
| 制造商 | 意法半导体 |
| 制造商产品编号 | STM32F101ZET6 |
| 供应商 | 意法半导体 |
| 描述 | IC 单片机 32BIT 512KB FLASH 144LQFP |
| 详细描述 | ARM®Cortex®-M3series微控制器IC32-位36MHz512KB(512Kx8)闪存 |
| 类别 | 集成电路(IC)嵌入式-微控制器 |
| 系列 | STM32F1 |
| 包装 | 托盘 |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 144-LQFP |
| 基本产品编号 | STM32F101 |
产品图片
STM32F101ZET6
规格参数
| 零件状态 | 在售 |
| 核心处理器 | ARM®Cortex®-M3 |
| 内核规格 | 32-位 |
| 速度 | 36MHz |
| 连接能力 | I²C，IrDA，LINbus，SPI，UART/USART |
| 外设 | DMA，PDR，POR，PVD，PWM，温度传感器，WDT |
| 输入/输出数量 | 112 |
| 程序存储容量 | 512KB(512Kx8) |
| 程序存储器类型 | 闪存 |
| RAM大小 | 48Kx8 |
| 电压-供电(Vcc/Vdd) | 2V~3.6V |
| 数据转换器 | A/D16x12b;D/A2x12b |
| 振荡器类型 | 内部 |
| 案例/包装 | LQFP |
| 引脚数 | 144 |
| 核心架构 | 手臂 |
| 数据总线宽度 | 32乙 |
| 密度 | 密度 |
| 闪存大小 | 512KB |
| 频率 | 36兆赫 |
| 最大频率 | 36兆赫 |
| 最高工作温度 | 85°C |
| 最大功耗 | 666兆瓦 |
| 最大电源电压 | 3.6V |
| 内存类型 | 闪光 |
| 最低工作温度 | -40°C |
| 最小电源电压 | 2V |
| 标称电源电流 | 1.9µA |
| A/D转换器数量 | 1 |
| ADC通道数 | 16 |
| 位数 | 32 |
| 通道数 | 16 |
| D/A转换器数量 | 2 |
| I2C通道数 | 2 |
| I/O数量 | 112 |
| 可编程I/O数量 | 112 |
| PWM通道数 | 4 |
| SPI通道数 | 3 |
| 定时器/计数器的数量 | 6 |
| UART通道数 | 2 |
| USART通道数 | 3 |
| 振荡器类型 | 内部的 |
| 终止 | 贴片/贴片 |
| 看门狗定时器 | 是的 |
| 高度 | 1.45毫米 |
| 长度 | 20.2毫米 |
| 宽度 | 20.2毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
| REACH SVHC | 无SVHC |
特点
核心：ARM®32位Cortex®-M3CPU
36MHz最大频率，1.25DMIPS/MHz(Dhrystone2.1)性能
单周期乘法和硬件除法
回忆
256到512KB的闪存
高达48KB的SRAM
具有4个片选功能的灵活静态存储器控制器。支持CompactFlash、SRAM、PSRAM、NOR和NAND存储器
LCD并行接口，8080/6800模式
时钟、复位和电源管理
2.0至3.6V应用电源和I/O
POR、PDR和可编程电压检测器(PVD)
4至16MHz晶体振荡器
内部8MHz工厂修整RC
具有校准功能的内部40kHzRC
用于RTC的32kHz振荡器，带校准功能
低电量
睡眠、停止和待机模式
VBAT电源用于RTC和备份寄存器
1个12位、1μsA/D转换器(最多16个通道)
转换范围：0至3.6V
温度感应器
2×12位D/A转换器
DMA
12通道DMA控制器
支持的外设：定时器、ADC、DAC、SPI、I²C和USART
多达112个快速I/O端口
51/80/112个I/O，全部可映射到16个外部中断向量，几乎全部可承受5V
调试模式
串行线调试(SWD)和JTAG接口
Cortex-M3嵌入式跟踪宏单元™
最多9个定时器
最多四个16位定时器，每个定时器最多有4个IC/OC/PWM或脉冲计数器
2×看门狗定时器(独立和窗口)
SysTick定时器：24位递减计数器
用于驱动DAC的2个16位基本定时器
多达10个通讯接口
多达2个I²C接口(SMSTM32F101xC、STM32F101xD、STM32F101xE7816接口、LIN、IrDA功能、调制解调器控制)
多达3个SPI(18Mbit/s)
CRC计算单元，96位唯一ID
ECOPACK®包装
引脚图
CAD模型

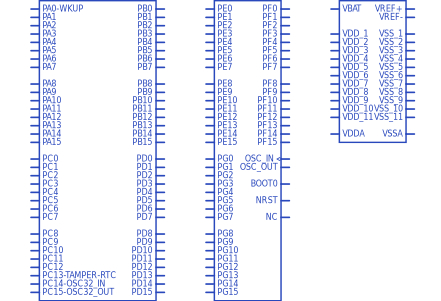

STM32F101ZET6符号

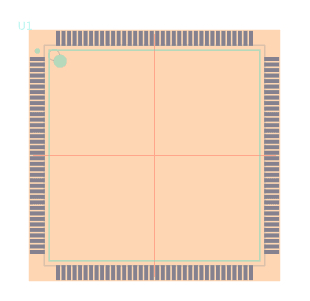

STM32F101ZET6脚印
封装

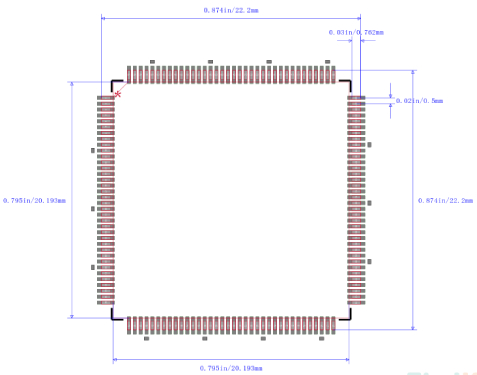

STM32F101ZET6封装
PDF资料
应用笔记
| 类型 | 标题 |
| PDF | STM32F101ZET6产品设计参考手册.pdf |
| PDF | STM32F101ZET6其他数据使用手册.pdf |
| PDF | STM32F101ZET6开发手册.pdf |
| PDF | STM32F101ZET6产品描述及参数.pdf |
| STM32F101ZET6产品修订记录.pdf |
