OP470GSZ_中文资料_ADI_PDF下载_规格参数

1.产品概述 2.产品图片 3.规格参数 4.环境与出口分类 5.特点 6.CAD模型 7.PDF资料 8.产品制造商介绍

从Kynix购入该产品

加入购物车

产品概述

产品型号	OP470GSZ
描述	IC OPAMP GP 4电路16SOIC
分类	集成电路(IC)，线性-放大器-仪表，运算放大器，缓冲放大器
制造商	ADI公司
打包	管
零件状态	活性
电压-电源，单/双(±)	9V〜36V，±4.5V〜18V
工作温度	-40°C〜85°C
包装/箱	16-SOIC(0.295英寸，7.50mm宽度)
供应商设备包装	16-SOIC
基本零件号	OP470

产品图片

OP470GSZ

规格参数

制造商包装说明	符合RoHS标准，塑料，MS-013AA，SOIC-16
符合REACH	是
符合欧盟RoHS	是
符合中国RoHS	是
状态	NRFND
功放类型	运算放大器
结构	电压反馈
平均偏置电流最大值(IIB)	0.075 µA
偏置最大电流(IIB)@ 25C	0.06 µA
共模抑制比	110.0分贝
共模抑制比-最小值	100.0分贝
频率补偿	是
输入失调电压最大值	1500.0 µV
JESD-30代码	R-PDSO-G16
JESD-609代码	e3
负电源电压极限最大值	-18.0伏
负电源电压标称(Vsup)	-15.0伏
功能数量	4
端子数	16
最低工作温度	-40℃
最高工作温度	85℃
包装主体材料	塑料/环氧树脂
包装代码	SOP
包装等效代码	SOP16，.4
包装形状	长方形
包装形式	小轮廓
峰值回流温度(℃)	260
座高	2.65毫米
摆率标称	2.0 V /秒
最小摆率	1.4 V /秒
子类别	运算放大器
最大电源电流	11.0毫安
电源电压极限最大值	18.0伏
电源电压标称(Vsup)	15.0伏
安装类型	表面贴装
技术	双极
温度等级	产业
终端完成	磨砂锡(Sn)
终端表格	鸥翼型
端子间距	1.27毫米
终端位置	双
时间@峰值回流温度最大值(秒)	30
统一增益BW-Nom	6000.0 kHz
最小电压增益	400000.0
长度	10.3毫米
宽度	7.5毫米

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	1(无限制)

特点

极低噪声
低输入失调电压
低失调电压漂移
极高增益
出色的共模抑制性能
工业标准四路引脚排列
提供裸片形式

CAD模型

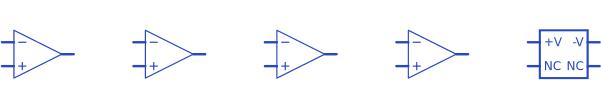

OP470GSZ符号

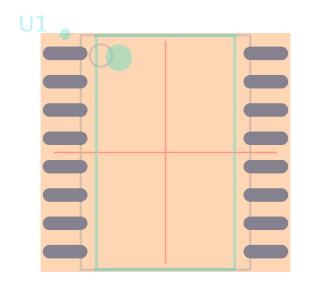

OP470GSZ脚印

PDF资料

产品制造商介绍

亚德诺半导体技术有限公司(英语：Analog Devices，NYSE：ADI)是世界上历史最悠久的半导体公司之一。该公司于1965年由Ray Stata与Matthew Lorber所创立。ADI公司是业界认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路(IC)制造商，ADI的产品用于模拟信号和数字信号处理领域。ADI也被评为“汤森路透全球百家创新企业”。是唯一获评全球最具创新力100强企业(ThomsonReuters Top 100 Global InnovatorsSM)的模拟半导体公司。
