OP27EZ中文资料PDF与引脚图及电路图
描述
OP27EZ精密运算放大器将低偏移和漂移与高速和低噪声相结合。偏移降至25μV，最大漂移为0.6μV/°C，使OP27EZ成为精密仪器应用的理想选择。低噪声，en=3.5nV/√频率为10Hz时，低1/f噪声角频率为2.7Hz，高增益(180万)，允许对低电平信号进行精确的高增益放大。8MHz的增益带宽积和2.8V/μs的转换速率在高速数据采集系统中提供了优异的动态精度。通过使用偏置电流消除电路，可获得±10毫安的低输入偏置电流。在军用温度范围内，该电路通常将IB和IOS分别保持在±20毫安和15毫安。输出级具有良好的负载驱动能力。将±10V的保证摆幅转换为600VΩ低输出失真使OP27成为专业音频应用的最佳选择。OP27EZ精密运算放大器具有非常低的输入失调电压、高开路增益和非常低的噪声。特别适用于需要高精度和高稳定性的高增益仪器仪表应用。低失调电压通常无需外部调零，偏置电流抵消电路，适合较低的输入偏置和失调电流，出色的降噪性能，具有低1/f噪声转角频率。
产品概述
产品型号 | OP27EZ |
描述 | IC 运算放大器 GP 1 电路 8CERDIP |
类别 | 集成电路 (IC)，线性 - 放大器 - 仪表、运算放大器、缓冲放大器 |
制造商 | ADI公司 |
电压 - 电源，单/双 (±) | ±4V ~ 18V |
工作温度 | -25°C ~ 85°C |
包装/箱 | 8-CDIP (0.300", 7.62mm) |
供应商设备包 | 8-CERDIP |
基本零件号 | OP27 |
产品图片
OP27EZ
规格参数
产品种类 | 精密放大器 |
零件状态 | 活性 |
系列 | OP27 |
GBP-增益带宽产品 | 8兆赫 |
SR-转换速率 | 2.8伏/us |
CMRR-共模抑制比 | 124分贝 |
Ib-输入偏流 | 60毫安 |
Vos-输入偏置电压 | 10紫外线 |
en-输入电压噪声密度 | 3.5nV/平方赫兹 |
放大器数量 | 1 |
电路数 | 1 |
通道数 | 1 |
元素数量 | 1 |
输入电压范围—最大 | 22伏 |
工作电源电压 | 4V至18V |
工作电源电流 | 5.7 毫安 |
PSRR-电源抑制比 | 120分贝(典型值) |
高度 | 3.56毫米(最大) |
长度 | 10.29毫米(最大) |
宽度 | 7.87毫米(最大) |
安装风格 | 通孔 |
封装/箱体 | CDIP-8 |
封装 | 管子 |
环境与出口分类
| 属性 | 描述 |
| REACH状态 | REACH不受影响 |
| 无铅 | 含铅 |
| 达到高度关注物质 | 无高度关注物质 |
RoHS 状态 | 不符合 RoHS |
湿气敏感度 (MSL) | 1(无限制) |
特点
低噪音：80纳伏p-p(0.1赫兹至10赫兹)，3纳伏/√赫兹
低漂移：0.2μV/°C
高速：2.8V/μs转换速率，8MHz增益带宽
低VOS:10μV
共模抑制比：在±11V的VCM下为126dB
高开环增益：180万
以模具形式提供
电路图
引脚图
CAD模型

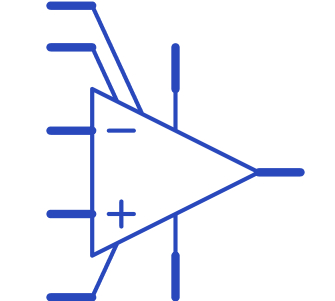

OP27EZ符号
OP27EZ脚印
封装
OP27EZ封装
替代型号
型号 | 制造商 | 品名 | 描述 |
OP37EPZ | ADI | 运算放大器 | 单路、63 MHz、1个放大器、17 V/µs、±4V至±18V，DIP 8引脚 |
OP27EPZ | ADI | 运算放大器 | 单路、8MHz、1个放大器、2.8V/µs、±4V至±18V、DIP 8引脚 |
OP27GPZ | ADI | 运算放大器 | 单路、8MHz、1个放大器、2.8V/µs、±4V至±18V、DIP 8引脚 |
AD797ANZ | ADI | 运算放大器 | 单路、110、MHz、1个放大器、20、V/µs、±5V至±18V、DIP 8引脚 |
OPA27GP | ADI | 运算放大器 | 单路、8MHz、1个放大器、1.9V/µs、±4V至±22V、DIP 8引脚 |
PDF资料
应用笔记
类型 | 标题 |
PDF | |
