元器件信息库 NE5532
十二月 18 2019
NE5532中文资料_电路图_引脚图_PDF下载_替代型号_封装_参数
描述
NE5532是德州仪器(TI)的低噪声音频放大器IC。与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。
产品图片
NE5532
规格参数
| 产品型号 | NE5532 |
| 零件类别 | 放大器 |
| 制造商 | 德州仪器(TI)高性能模拟 |
| 描述 | 运算放大器，2 Func，4000uV最大失调，BIPolar，PDIP8 |
| 状态 | 已停产 |
| 功放类型 | 运算放大器 |
| 平均偏置电流最大值(IIB) | 0.8微安 |
| 共模抑制比 | 100.0分贝 |
| 共模抑制比-最小值 | 70.0分贝 |
| 输入失调电压最大值 | 4000.0微伏 |
| JESD-30代码 | R-PDIP-T8 |
| 负电源电压极限最大值 | -22.0伏 |
| 负电源电压标称(Vsup) | -15.0伏 |
| 功能数量 | 2 |
| 端子数 | 8 |
| 最低工作温度 | 0℃ |
| 最高工作温度 | 70℃ |
| 资格状态 | 不合格 |
| 座高 | 5.08毫米 |
| 摆率标称 | 9.0伏/秒 |
| 子类别 | 运算放大器 |
| 最大电源电流 | 16.0毫安 |
| 电源电压极限最大值 | 22.0伏 |
| 电源电压标称(Vsup) | 15.0伏 |
| 表面贴装 | 没有 |
| 技术 | 双极 |
| 温度等级 | 商业类 |
| 终端表格 | 贯穿孔 |
| 端子间距 | 2.54毫米 |
| 终端位置 | 双 |
| 统一增益BW-Nom | 10000.0 kHz |
| 最小电压增益 | 15000.0 |
| 宽度 | 7.62毫米 |
| 包装主体材料 | 塑料/环氧树脂 |
| 包装代码 | DIP |
| 包装形状 | 长方形 |
| 包装形式 | IN-LINE |
| 制造商包装说明 | 0.300英寸，塑料，DIP-8 |
特点
等效输入噪声电压：1 kHz时典型值为5nV/√Hz
单位增益带宽：典型值10 MHz
共模抑制比：100 dB(典型值)
高直流电压增益：典型值为100 V / mV
峰峰值输出电压摆幅(典型值)26 V(V CC± =±15 V且R L = 600Ω)
高压摆率：9 V /μs(典型值)
应用领域
前置放大器电路
音调控制电路
音频图形均衡器
音频/视频广播设备
专业音频调音台

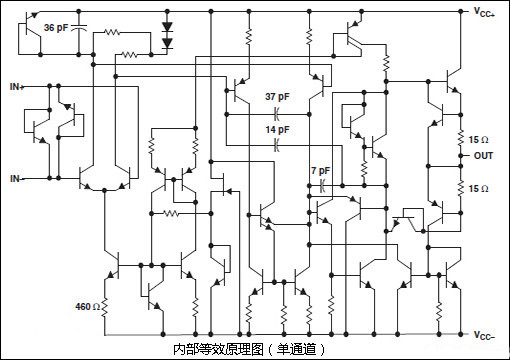

电路图

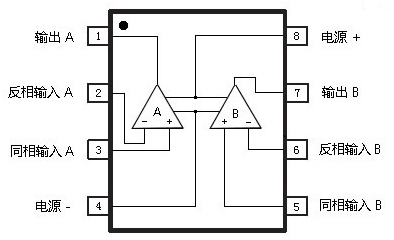

引脚图
引脚功能说明
引脚号 | 引脚名称 | 描述 |
| 1 | 输出 | 运算放大器A的输出 |
| 2 | INPUTA- | 运算放大器A的反相输入 |
| 3 | 输入+ | 运算放大器A的同相输入 |
| 4 | VEE，GND | 接地或负电源电压 |
| 5 | INPUTB + | 运算放大器B的同相输入 |
| 6 | 输入 | 运算放大器B的反相输入 |
| 7 | 输出 | 运算放大器B的输出 |
8 | VCC | 正电源电压 |
封装

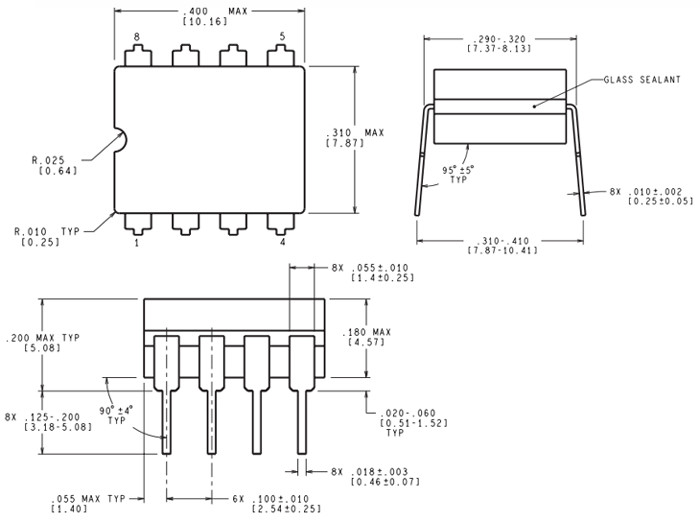

NE5532封装图
替代型号
AD827 ，JRC4556，OPA2604等等
PDF资料
产品制造商介绍
德州仪器(简称：TI)，是全球领先的半导体跨国公司，以开发、制造、销售半导体和计算机技术闻名于世，主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。德州仪器的半导体产品几乎占了其收入的85%(2003年数据)。在包括数字信号处理器、数字模拟转换器、模拟数字转换器、能源管理、模拟集成电路等不同产品领域都占据领先位置。无线通信也是德州仪器的一个焦点，全球有大约50%的移动电话都装有德州仪器生产的芯片。同时它也生产针对应用的集成电路以及单片机等。
