MMA8451QR1中文资料PDF与引脚图

从Kynix购入该产品

描述

MMA8451QR1是一款智能低功耗三轴电容式微机械加速度计,具有14位分辨率,16引脚QFN封装。该加速度计具有多种嵌入式功能,灵活的用户可编程选项,两个可配置中断引脚。嵌入式中断功能减轻主处理器连续轮询数据,从而实现整体节能。可以访问低通或高通滤波数据,最大限度地减少抖动检测所需的数据分析,实现更快的过渡。该器件可配置为从嵌入式功能的任意组合中生成惯性唤醒中断信号,从而使MMA8451Q能够监测惯性事件,同时在非活动期间保持低功耗模式。

产品概述

产品型号

MMA8451QR1

描述

加速度计 2-8G I2C 16QFN

类别

传感器、换能器,运动传感器 - 加速度计

制造商

恩智浦半导体

电压 - 电源

1.95V ~ 3.6V

工作温度

-40°C ~ 85°C (TA)

包装/箱

16-VFQFN

供应商设备包

16-QFN (3x3)

基本零件号

MMA84

产品图片

MMA8451QR1

MMA8451QR1

规格参数

产品分类

加速度计

制造商包装说明

QFN-16

模拟 IC - 其他类型

模拟电路

JESD-30 代码

S-XQCC-N16

JESD-609 代码

e3

通道数

1

功能数量

1

终端数量

16

峰值回流温度 (℃)

260

子类别

其他模拟 IC

电源电压额定值 (Vsup)

2.5 伏

安装类型

表面贴装

温度等级

工业

终端完成

锡 (Sn)

终端形式

无铅

终端间距

0.5 毫米

终端位置

四边形

高度

1.0 毫米

长度

3.0 毫米

宽度

3.0 毫米

包装代码

VQCCN

包等效代码

LCC16,.12SQ,20

包装形状

正方形

包装风格

芯片载体,非常薄的外形

环境与出口分类

属性描述
REACH状态REACH不受影响
辐射硬化
达到高度关注物质无高度关注物质

RoHS 状态

符合 ROHS3

湿气敏感度 (MSL)

1(无限制)

特点

  • 1.95至3.6伏电源电压

  • 1.6至3.6伏接口电压

  • ±2g/±4g/±8g动态可选满量程

  • 1.56Hz至800Hz的输出数据速率(ODR)

  • 99μg/√Hz噪声

  • 14位和8位数字输出

  • I²C数字输出接口(工作频率为2.25MHz,上拉电阻为4.7kΩ)

  • 用于七个中断源的两个可编程中断引脚

  • 三个嵌入式运动检测通道

  • 自由落体或运动检测:一个通道

  • 脉冲检测:1通道

  • 震动检测:1通道

  • 具有可编程滞后的方向(人像/风景)检测

  • 自动唤醒和返回睡眠的自动ODR更改

  • 32个样本FIFO

  • 每个样本和通过FIFO可用的高通滤波器数据

  • 自我测试

  • 符合RoHS

  • 电流消耗:6μA–165μA

应用领域

  • 感与仪器

  • 便携式设备

  • 消费电子

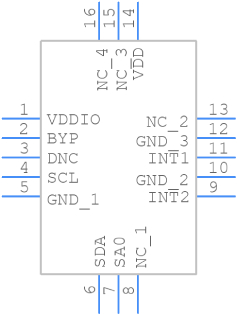

引脚图

CAD模型

MMA8451QR1符号

MMA8451QR1符号

MMA8451QR1脚印

MMA8451QR1脚印

封装

MMA8451QR1封装

MMA8451QR1封装

替代型号

型号

制造商

品名

描述

MMA8451QT

恩智浦

加速度传感器

MEMS,3轴,数字,X,Y,Z,±2g,±4g,±8g,1.95V,3.6V,QFN

FXLS8471QR1

恩智浦

加速度传感器

MEMS,3轴,数字,X,Y,Z,±2g,±4g,±8g,1.95V,3.6V,QFN

MMA8450QR1

恩智浦

加速度传感器

MEMS,数字,X,Y,Z,±2g,±4g,±8g,1.71V,1.89V,QFN

PDF资料

应用笔记

类型

标题

PDF

MMA8451QR1产品描述及参数.pdf

PDF

MMA8451QR1产品设计参考手册.pdf

PDF

MMA8451QR1开发手册.pdf

PDF

MMA8451QR1其他数据使用手册.pdf

产品制造商介绍

恩智浦半导体(英语:NXP Semiconductors),前身为飞利浦半导体,由荷兰企业飞利浦在1953年创立,公司总部位于荷兰埃因霍温。恩智浦独立之初,CEO Richard Clemmer和管理团队就确立了公司的战略,开发市场领先且高度差异化的业务并获取盈利。2015年,恩智浦与另一家领先的半导体公司--飞思卡尔合并,得以在物联网和汽车领域进一步拓展业务,并着重发展安全可靠的边缘计算、连接技术和高效的电源管理解决方案。
