MK10DN128VMP5引脚图与数据表PDF及电路图

库存: 98
从Kynix购入该产品

描述

MK10DN128VMP5具有高达50MHz的ARM Cortex-M4内核,带有DSP指令,每MHz提供1.25Dhrystone MIPS,多种低功耗模式,可根据应用需求提供功耗优化和4通道DMA控制器,可支持多达41个请求源。还具有多种通讯接口,如SPI模块、I2C模块、三个UART模块和I2S模块。

产品概述

产品型号

MK10DN128VMP5

描述

IC MCU 32BIT 128KB闪存64BGA

分类

集成电路(IC),嵌入式-微控制器

制造商

恩智浦半导体

系列

Kinetis K10

电压-电源(Vcc / Vdd)

1.71V〜3.6V

工作温度

-40°C〜105°C(TA)

包装/箱

64-LFBGA

供应商设备包装

64-MAPBGA(5x5)

基本零件号

MK10DN128

产品图片

MK10DN128VMP5

MK10DN128VMP5

规格参数

产品种类

ARM微控制器 - MCU

系列

K10_50

零件状态

活性

核心

ARM Cortex M4

程序存储器大小

128 kB

数据总线宽度

32 bit

ADC分辨率

16 bit

最大时钟频率

50 MHz

数据 RAM 大小

16 kB

工作电源电压

3.3 V

最小工作温度

- 40℃

最大工作温度

+ 105℃

I / O数量

44

PWM通道数

8

计时器/计数器数量

12

振荡器类型

内部

模拟电源电压

3.3 V

I/O 电压

3.3 V

处理器系列

Kinetis K

电源电压-最大

3.6 V

电源电压-最小

1.71 V

包装

托盘

封装

Tray

安装风格

SMD/SMT

封装 / 箱体

MAPBGA-64

环境与出口分类

属性描述
REACH状态REACH不受影响

RoHS状态

符合ROHS3

湿气敏感度(MSL)

3(168小时)

特点

●性能

-高达50 MHz的ARM Cortex-M4内核,带有DSP指令,每MHz可提供1.25 Dhrystone MIPS

●内存和内存接口

-高达128 KB的程序闪存。

-FlexMemory设备上的最大32 KB FlexNVM

-FlexMemory设备上的2 KB FlexRAM

-高达16 KB的RAM

-串行编程接口(EzPort)

●钟表

-3至32 MHz晶体振荡器

-32 kHz晶体振荡器

-多功能时钟发生器

●系统外围设备

-多种低功耗模式,可根据应用需求提供功率优化

-4通道DMA控制器,最多支持41个请求源

-外部看门狗监视器

-软件看门狗

-低泄漏唤醒单元

●安全和完整性模块

-硬件CRC模块支持快速循环冗余校验

-每个芯片128位唯一标识(ID)号

●模拟量模块

-16位SAR ADC

-两个模拟比较器(CMP),包含一个6位DAC和可编程参考输入

-参考电压

●计时器

-可编程延迟块

-八通道电机控制/通用/ PWM定时器

-两通道正交解码器/通用定时器

-定期中断计时器

-16位低功耗定时器

-载波调制器发射机

-实时时钟

●通讯接口

-SPI模块

-I2C模块

-三个UART模块

-I2S模块

电路图

引脚图

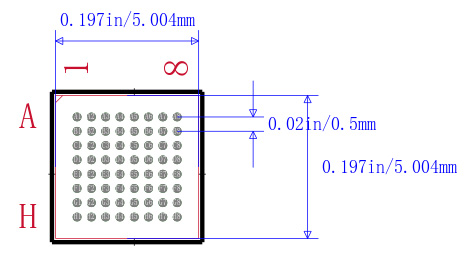

封装

MK10DN128VMP5封装

MK10DN128VMP5封装

PDF资料

应用笔记

类型

标题

PDF

MK10DN128VMP5产品封装文件.pdf

PDF

MK10DN128VMP5产品修订记录.pdf

PDF

MK10DN128VMP5的KinetisK1x情况说明书.pdf

产品制造商介绍

恩智浦半导体(英语:NXP Semiconductors),前身为飞利浦半导体,由荷兰企业飞利浦在1953年创立,公司总部位于荷兰埃因霍温。恩智浦独立之初,CEO Richard Clemmer和管理团队就确立了公司的战略,开发市场领先且高度差异化的业务并获取盈利。2015年,恩智浦与另一家领先的半导体公司--飞思卡尔合并,得以在物联网和汽车领域进一步拓展业务,并着重发展安全可靠的边缘计算、连接技术和高效的电源管理解决方案。并在ADAS、下一代电动汽车以及跨物联网、移动设备和汽车生态系统的安全连接等关键领域确立了市场领导地位。
