MC9S08AC96CLKE_中文资料_NXP_规格参数_PDF_特点
产品概述
产品型号 | MC9S08AC96CLKE |
描述 | IC MCU 8BIT 96KB闪存80LQFP |
分类 | 集成电路(IC)，嵌入式-微控制器 |
制造商 | 恩智浦半导体 |
系列 | S08 |
打包 | 托盘 |
电压-电源(Vcc / Vdd) | 2.7V〜5.5V |
工作温度 | -40°C〜85°C(TA) |
包装/箱 | 80-LQFP |
供应商设备包装 | 80-LQFP(14x14) |
基本零件号 | MC9S0 |
产品图片
MC9S08AC96CLKE
规格参数
制造商包装说明 | 符合ROHS标准，LQFP-80 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
ADC通道 | 是 |
地址总线宽度 | 0.0 |
核心处理器 | S08 |
位大小 | 8 |
最大时钟频率 | 5.0兆赫 |
外部数据总线宽度 | 0.0 |
JESD-30代码 | S-PQFP-G80 |
JESD-609代码 | e3 |
I / O线数 | 64.0 |
端子数 | 80 |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LQFP |
包装等效代码 | QFP80，.64SQ |
包装形状 | 四方形 |
包装形式 | FLATPACK，低调 |
峰值回流温度(℃) | 260 |
电源 | 3/5 |
PWM通道 | 是 |
RAM(字节) | 6144.0 |
ROM可编程性 | 闪 |
ROM(字) | 98304 |
座高 | 1.6毫米 |
速度 | 20.0兆赫 |
子类别 | 微控制器 |
电源电压标称 | 5.0伏 |
最小供电电压 | 2.7伏 |
最大电源电压 | 5.5伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 汽车业 |
终端完成 | 磨砂锡(Sn) |
终端表格 | 鸥翼型 |
端子间距 | 0.65毫米 |
终端位置 | QUAD |
时间@峰值回流温度-最大(秒) | 40 |
长度 | 14.0毫米 |
宽度 | 14.0毫米 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
特点
●内部时钟发生器
。可编程锁频环(FLL)产生8MHz至40MHz
。提供多个选项，用于内部和外部时钟源以及应用内时钟切换
。可调节，具有温度和电压补偿
●10位模数转换器
。10位模数转换器
。2.5µs，10位单次转换时间
●带有十个可编程通道的计时器
。两个2通道16位定时器系统
。1个6通道16位定时器系统
。可编程用于输入，捕获，输出比较或缓冲的脉冲宽度调制器(PWM)
-PWM可以边缘对齐或中心对齐
●广泛的串行通讯
。双异步SCI
-灵活的基于13位模块的波特率发生器
-兼容LIN
。集成电路间(I2C)
-高达100Kbps
-支持广播模式和10位寻址
。同步SPI
-多主机操作
●系统保护
。可选的低压检测/复位
。COP看门狗定时器
-选择在独立时钟源或总线上运行COP
。循环冗余校验(CRC)
●输入输出
。多达56个GPIO引脚
-可编程上拉
-大电流驱动器
-受控的上升/下降时间将噪音降至最低
●片上调试接口
。单线后台调试模式
。非侵入式仿真
。片内在线仿真器(ICE)调试模块，包含两个比较器和九种触发模式
。在运行应用程序时查看和更改内部寄存器和内存
PDF资料
产品制造商介绍
恩智浦半导体(英语：NXP Semiconductors)，前身为飞利浦半导体，由荷兰企业飞利浦在1953年创立，公司总部位于荷兰埃因霍温。恩智浦半导体前身为飞利浦于半个世纪前创立的分支，专门研发半导体。在1980年代，此分支曾使飞利浦成为当年世界最大半导体生产商。2006年，飞利浦宣布出售旗下半导体分支予由多个荷兰投资者组成的财团，从飞利浦分离出去。2006年8月31日，该公司首席执行官万豪敦在柏林向客户和员工宣布公司的新名称。目前恩智浦半导体可以提供半导体、系统和软件解决方案;使用在汽车、手机、智能识别应用、电视、机上盒以及其他电子设备上。
相关产品推荐
| 图片 | 产品型号 | 品牌 | 描述 | 数量 | 价格 (USD) |
 |
MC9S08PA4VTG | Company:NXP Semiconductors | Remark:产品型号：MC9S08PA4VTG 描述：IC MCU 8BIT 4KB闪存16TSSOP 分类：集成电路(IC)，嵌入式-微控制器 制造商：恩智浦半导体 系列：S08 电压-电源(Vcc / Vdd)：2.7V至5.5V | In Stock:On Order Buy |
Buy | Price:call |  |
MC908QY4ACDWE | Company:NXP Semiconductors | Remark:产品型号：MC908QY4ACDWE 描述：IC MCU 8BIT 4KB闪存16SOIC 分类：集成电路(IC)，嵌入式-微控制器 制造商：恩智浦半导体 系列：HC08 打包：管 | In Stock:On Order Buy |
Buy | Price:call |  |
MC9S08RG60CFJE | Company:NXP Semiconductors | Remark:产品型号：MC9S08RG60CFJE 描述：I2C MCU 8BIT 60KB FLASH 32LQFP 类别：集成电路 (IC)，嵌入式 - 微控制器 制造商：恩智浦半导体 系列：S08 电压 - 电源 (Vcc/Vdd)：1.8V ~ 3.6V | In Stock:On Order Buy |
Buy | Price:call |  |
MC9S12DP512MPVE | Company:NXP Semiconductors | Remark:MC9S12DP512MPVE微控制器单元(MCU)是一个16位器件，由标准片上外围设备组成，包括一个16位中央处理器(HCS12CPU)、512K字节的FlashEEPROM、14K字节的RAM、4K字节的EEPROM、两个异步串行通信接口(SCI)、三个串行外设接口(SPI)、一个8通道I2C/OC增强型捕捉定时器、两个8通道、10位模数转换器(ADC)、一个8通道脉冲-宽度调制器(PWM)、数字字节数据链路控制器(BDLC)、29条离散数字I/O通道(端口A、端口B、端口K和端口E)、20条带中断和唤醒功能的离散数字I/O线能力、五个CAN2.0A、B软件兼容模块(MSCAN12)和一个I2C总线。 | In Stock:75 Buy |
Buy | Price:call |  |

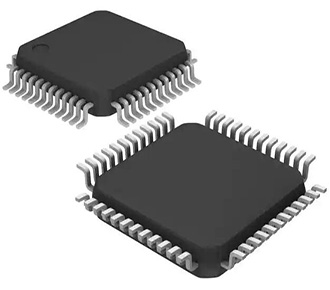

MC9S12C32CFAE25 | Company:NXP Semiconductors | Remark:MC9S12C32CFAE25基于48/52/80引脚闪存的MCU系列的一部分，为您提供适用于广泛通用工业和汽车网络应用的16位内核的强大功能和灵活性。片上基于带隙的电压调节器(Vreg)为2.97V至5.5V的外部电源范围生成内部数字电源电压(VDD)。包含锁相外观(PLL)电路允许调整功耗和性能。 | In Stock:2315 Buy |
