主页  元器件信息库   MC33926PNB

九月 18 2020

MC33926PNB_中文资料_NXP_规格参数_PDF_特点

从Kynix购入该产品

产品概述

产品型号

MC33926PNB

描述

IC马达驱动器5V-28V 32PQFN

分类

集成电路(IC),PMIC-电机驱动器,控制器

制造商

恩智浦半导体

打包

托盘

零件状态

活性

电压-电源

5V〜28V

工作温度

-40°C〜125°C(TA)

包装/箱

32-PQFN

供应商设备包装

32-PQFN(8x8)

基本零件号

MC339

产品图片

MC33926PNB

MC33926PNB

规格参数


模拟IC-其他类型

刷式直流电动机控制器

制造商包装说明

PQFN-32

符合REACH

符合欧盟RoHS

状态

活性

接口

平行

技术

CMOS

JESD-30代码

S-XQCC-N32

功能数量

1个

端子数

32

最低工作温度

-40℃

最高工作温度

125℃

电流-输出

5A

电源电压标称(Vsup)

8.0伏

电源电压最小值(Vsup)

28.0伏

包装代码

HQCCN

包装等效代码

LCC32,.32SQ,32

包装形状

四方形

包装形式

芯片载体,热沉/塞

峰值回流温度(℃)

250

座高

2.2毫米

子类别

运动控制电子

安装类型

表面贴装

温度等级

汽车业

终端表格

无铅

端子间距

0.8毫米

终端位置

QUAD

时间@峰值回流温度-最大(秒)

30

长度

8.0毫米

宽度

8.0毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

特点

  • 5至28V连续运行

  • 在150°C时最大225mRRDS(on)(每个H桥MOSFET)

  • 3V和5VTTL/CMOS逻辑兼容输入

  • 输出短路保护

  • 温度相关的电流极限阈值降低

  • 所有输入都有一个内部源/接收器,用于定义默认(浮动输入)状态

  • <50µA休眠模式,具有电流消耗(输入悬空或设置为匹配默认逻辑状态)

应用领域

  • 汽车行业

CAD模型

MC33926PNB符号

MC33926PNB符号

MC33926PNB脚印

MC33926PNB脚印

PDF资料

产品制造商介绍

恩智浦半导体(英语:NXP Semiconductors)前身为飞利浦于半个世纪前创立的分支,专门研发半导体。在1980年代,此分支曾使飞利浦成为当年世界最大半导体生产商。公司总部位于荷兰Eindhoven,在全球20多个国家拥有37000名员工(欧洲37%、亚洲37%、大中华区21%、美洲5%),2007年公布的销售额达63亿美元。恩智浦半导体目前可以提供半导体、系统和软件解决方案;使用在汽车、手机、智能识别应用、电视、机上盒以及其他电子设备上。

相关产品推荐

图片 产品型号 品牌 描述 数量 价格
(USD)
MC34671AEPR2 MC34671AEPR2 Company:NXP Semiconductors Remark:产品型号:MC34671AEPR2 描述:IC BATT CHG LI-ION 1CELL 8UDFN 类别:集成电路 (IC),PMIC - 电池充电器 制造商:恩智浦半导体 电压 - 电源(最大):10V 工作温度:-40°C ~ 85°C (TA) In Stock:On Order
Buy
Buy Price:call
MC33887PEK MC33887PEK Company:NXP Semiconductors Remark:产品型号:MC33887PEK 描述:IC马达驱动器5V-28V 54SOIC 分类:集成电路(IC),PMIC-电机驱动器,控制器 制造商:恩智浦半导体 打包:管 电压-电源:5V〜28V In Stock:On Order
Buy
Buy Price:call
MC34163DWR2G MC34163DWR2G Company:ON Semiconductor Remark:MC34163DWR2G系列是单片电源开关稳压器,包含DC-DC转换器所需的主要功能。该系列专门设计用于以最少数量的外部组件集成到降压、升压和反相应用中。这些降压升压反相开关稳压器由两个高增益电压反馈比较器、温度补偿参考、受控占空比振荡器、具有自举能力以提高效率的驱动器和一个大电流输出开关组成。 In Stock:On Order
Buy
Buy Price:call
MC34716EPR2 MC34716EPR2 Company:NXP Semiconductors Remark:产品型号:MC34716EPR2 描述:IC REG CONV DDR 2OUT 26QFN 分类:集成电路(IC),PMIC-稳压器-特殊用途 制造商:恩智浦半导体 打包:卷带式(TR) 工作温度:-40°C〜85°C In Stock:On Order
Buy
Buy Price:call

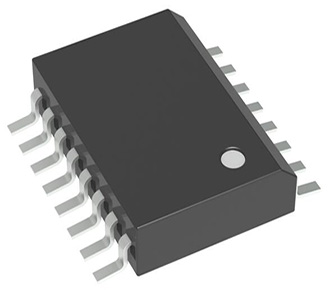

MC34160DW MC34160DW Company:ON Semiconductor Remark:MC34160DW系列是一款电压调节器和监控电路,包含基于微处理器的系统所需的许多必要监控功能。它专为家电和工业应用而设计,为设计人员提供具有最少外部组件的经济高效的解决方案。这些集成电路具有带短路电流限制功能的5.0V/100mA稳压器、引脚输出2.6V带隙基准、低电压复位比较器、具有可编程滞后的电源警告比较器,以及非常适合微处理器线路同步的非专用比较器。 In Stock:On Order
