LM5117中文资料_电路图_引脚图_PDF下载_参数_封装

从Kynix购入该产品

描述

LM5117是一款用于由高压或宽变化范围输入电源供电的降压稳压器应用的同步降压控制器。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。通过使用仿真电流斜坡可降低脉宽调制电路的噪声灵敏度,从而对高输入电压应用中所需的极小占空比进行可靠控制。


工作频率可在50kHz 至750kHz 之间进行编程。LM5117使用自适应死区时间控制来驱动外部高侧和低侧NMOS 功率开关。用户可选二极管仿真模式可实现断续模式运行,从而提高轻负载条件下的效率。凭借高压偏置稳压器,器件可以使用外部偏置电源,从而进一步提高效率。LM5117具备独特的模拟遥测功能。可提供平均输出电流信息。其他特性包括:热关断、频率同步、断续模式电流限制和可调线路欠压锁定。


LM5117

LM5117

规格参数

产品型号

LM5117

品牌商

Texas Instruments

板子类型

完全填充

电流-输出

9A

频率-切换

50kHz〜750kHz

主要用途

DC/DC,降压

输出和类型

1,非隔离

稳压器拓扑

降压

可编程输出

0.8V

电压-输入

15V〜55V

电压-输出

12V

电压基准

1.5%

峰值栅极驱动

3.3A

工作电压范围

5.5V至65V

特点

  • 仿真峰值电流模式控制

  • 自适应死区时间输出驱动器

  • 自由运行或可同步时钟,最高750kHz

  • 可选二极管仿真模式

  • 模拟电流监控器

  • 可编程电流限制

  • 打ic模式过电流保护

  • 可编程软启动和跟踪

  • 可编程线路欠压锁定

  • 可编程切换到外部偏置电源

  • 热关断

  • 封装

  • TSSOP-20EP (耐热增强型)

  • LLP-24 (4 mm &TImes; 4 mm)

应用领域

  • 车用信息娱乐

  • 工业DC-DC电机驱动器

  • 汽车 USB 电源

  • 电信服务器

电路图

引脚图

封装

LM5117封装(20引脚TSSOP)

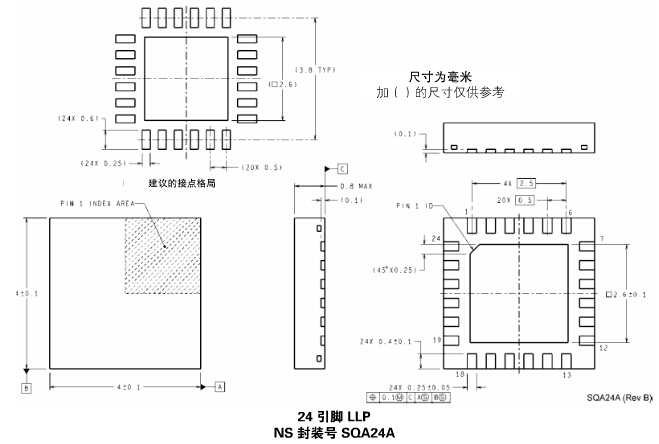

LM5117(24引脚LLP)

PDF资料

应用笔记
