LM124D_中文资料_TI_规格参数_CAD模型图_封装_PDF
产品概述
产品型号 | LM124D |
描述 | IC OPAMP GP 4电路14SOIC |
分类 | 集成电路(IC)，线性-放大器-仪表，运算放大器，缓冲放大器 |
制造商 | 德州仪器 |
打包 | 管 |
电压-电源，单/双(±) | 3V〜32V，±1.5V〜16V |
工作温度 | -55°C〜125°C |
包装/箱 | 14-SOIC(0.154“，3.90mm宽度) |
供应商设备包装 | 14-SOIC |
基本零件号 | LM124 |
产品图片
LM124D
规格参数
制造商包装说明 | SOIC-14 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
功放类型 | 运算放大器 |
结构 | 电压反馈 |
平均偏置电流最大值(IIB) | -0.3微安 |
偏置最大电流(IIB)@ 25C | 0.15微安 |
共模抑制比 | 80.0分贝 |
共模抑制比-最小值 | 70.0分贝 |
频率补偿 | 是 |
输入失调电流最大值(IIO) | 0.1微安 |
输入失调电压最大值 | 5000.0 µV |
JESD-30代码 | R-PDSO-G14 |
JESD-609代码 | e4 |
微功率 | 是 |
功能数量 | 4 |
端子数 | 14 |
最低工作温度 | -55℃ |
最高工作温度 | 125℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | SOP |
包装等效代码 | SOP14，.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓 |
包装方式 | 管 |
峰值回流温度(℃) | 260 |
座高 | 1.75毫米 |
摆率标称 | 0.5 V /秒 |
子类别 | 运算放大器 |
最大电源电流 | 0.3毫安 |
电源电压极限最大值 | 32.0伏 |
电源电压标称(Vsup) | 5.0伏 |
安装类型 | 表面贴装 |
技术 | 双极 |
温度等级 | 军事 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 鸥翼型 |
端子间距 | 1.27毫米 |
终端位置 | 双 |
统一增益BW-Nom | 1200.0 kHz |
最小电压增益 | 25000.0 |
长度 | 8.65毫米 |
宽度 | 3.9毫米 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
CAD模型
LM124D符号
LM124D脚印
封装

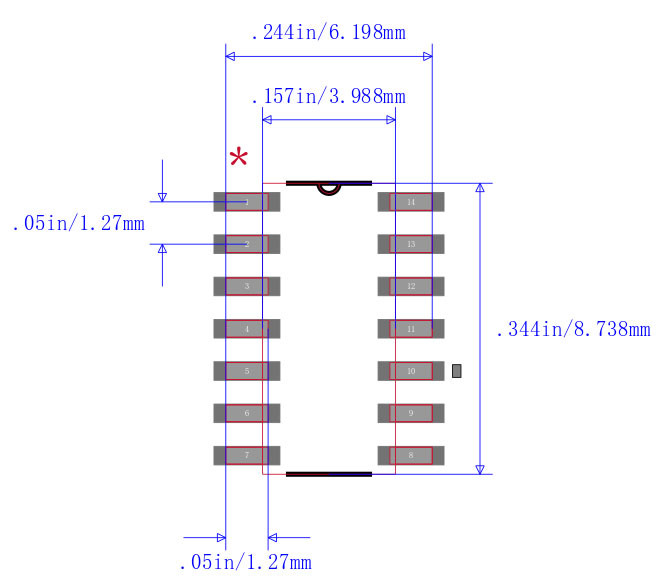

LM124D封装
PDF资料
