INA2134UA中文资料
描述
INA2134UA是一种差分线路接收器,由带有片上精密电阻器的高性能运算放大器组成。它完全适用于高性能音频应用,并具有出色的AC规格,包括低失真(1kHz时为0.0005%)和高压摆率(14V/µs),确保良好的动态响应。此外,宽输出电压摆幅和高输出驱动能力允许在各种要求苛刻的应用中使用。双版本具有完全独立的电路,即使在过载或过载时也能实现最低串扰和无交互。片上电阻经过激光微调,以获得准确的增益和最佳的共模抑制。此外,电阻器的出色TCR跟踪可在过温条件下保持增益精度和共模抑制。
产品概述
产品型号 | INA2134UA |
描述 | IC AMP CLASS AB STEREO 14SOIC |
分类 | 集成电路(IC),线性-放大器-音频 |
制造商 | 德州仪器 |
电压-电源 | 8V〜36V,±4V〜18V |
工作温度 | -40°C〜85°C(TA) |
供应商设备包装 | 14-SOIC |
包装/箱 | 14-SOIC(0.154,3.90mm宽度) |
基本零件号 | INA2134 |

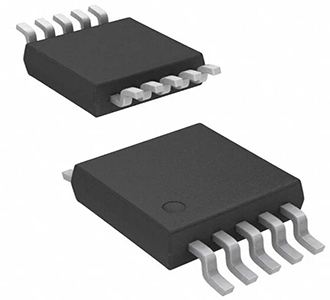

产品图片
INA2134UA
规格参数
产品种类 | 音频发送器、接收器、收发器 |
零件状态 | 活性 |
系列 | INA2134 |
通道数 | 2个 |
元素数 | 2个 |
工作电源电流 | 2.4毫安 |
静态电流 | 2.4毫安 |
抵抗性 | 50kΩ |
带宽 | 3.1兆赫 |
共模抑制比 | 74分贝 |
输入失调电压(Vos) | 1毫伏 |
描述/功能 | 音频差分线路接收器,0DB(G1) |
增益V/V | 1 |
SR - 转换速率 | 14 V/us |
摆率 | 14 V /微秒 |
电压增益 | 0分贝 |
高度 | 1.75毫米 |
长度 | 8.65毫米 |
厚度 | 1.58毫米 |
宽度 | 3.91毫米 |
安装风格 | 贴片/贴片 |
封装 / 箱体 | SOIC-14 |
封装 | 管子 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
引脚图
封装
替代型号
型号 | 制造商 | 品名 | 描述 |
INA2134UAE4 | 德州仪器 | 音频放大器 | IC DUAL AUDIO DIFF RCVR 14-SOIC |
INA2134UA/2K5 | 德州仪器 | 音频放大器 | 放大器IC 2通道(通道1) AB类4-SOIC |
INA2134UA/2K5G4 | 德州仪器 | 音频放大器 | IC AMP CLASS AB STEREO 14SOIC |
