HMC487LP5E_中文资料_ADI_参数_引脚图_封装_PDF

从Kynix购入该产品

产品概述

产品型号

HMC487LP5E

描述

IC射频AMP GP 9GHZ-12GHZ 32SMT

分类

RF / IF和RFID,射频放大器

制造商

ADI公司

打包

Strip

电压-电源

6.5V〜7.5V

包装/箱

32-VFQFN裸露焊盘

供应商设备包装

32-SMT(5x5)

基本零件号

HMC487

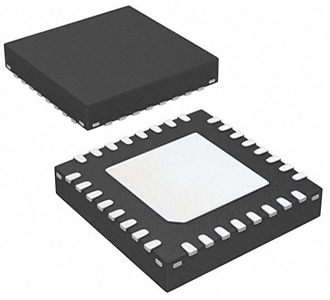

产品图片

HMC487LP5E

HMC487LP5E

规格参数

制造商包装说明

X 5 MM,符合RoHS标准,无铅,塑料,SMT,32 PIN

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

射频/微波设备类型

宽带中功率

特性阻抗

50.0欧姆

构造

零件

增加

19.0分贝

输入最大功率(CW)

20.0 dBm

JESD-609代码

e3

安装功能

表面贴装

功能数量

1个

端子数

32

最小工作频率

9000.0兆赫

最大工作频率

12000.0兆赫

最低工作温度

-40℃

最高工作温度

85℃

包装主体材料

LCC32,.2SQ,20

子类别

射频/微波放大器

技术

GAAS

终端完成

磨砂锡(Sn)

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

特点

  • 饱和功率:+33dBm(PAE为20%时)

  • 输出IP3为+36dBm

  • 增益为20dB

  • +7V、1300mA电源

  • 50Ω匹配输入/输出

  • 25mm²无引脚SMT封装

应用领域

  • 点对点无线电

  • 点对多点无线电

  • 测试设备和传感器

  • 军事最终用途

引脚图

封装

HMC487LP5E封装

HMC487LP5E封装

PDF资料

产品制造商介绍

亚德诺半导体技术有限公司(英语:Analog Devices,NYSE:ADI)是一家财富500强美国的跨国半导体装置生产商。亚德诺半导体技术有限公司专为消费与工业产品制造ADC、DAC、MEMS与DSP芯片。ADI公司是业界认可的数据转换和信号处理技术全球领先的供应商,拥有遍布世界各地的60,000客户,涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路(IC)制造商,ADI的产品用于模拟信号和数字信号处理领域。
