元器件信息库 ENC28J60-I/SS
九月 17 2022
ENC28J60-I/SS手册PDF与原理图及替代芯片
描述
ENC28J60-I/SS是一款独立的以太网控制器，具有SPI接口、板载MAC和PHY、8Kbytes缓冲RAM和SPI串行接口。由于封装尺寸很小，这可以最大限度地降低复杂性、电路板空间和成本。这符合所有IEEE802.3规范。它结合了许多数据包过滤方案来限制传入的数据包。它还提供了一个内部DMA模块，用于快速数据吞吐量和硬件辅助校验和计算，用于各种网络协议。与主机控制器的通信通过中断引脚和SPI实现，时钟速率高达20MHz。两个专用引脚用于LED链接和网络活动指示。
产品概述
 产品型号 | ENC28J60-I/SS |
| 制造商 | 微芯科技 |
| 分类 | 集成电路(IC),界面,控制器 |
| 描述 | 带 SPI 28SSOP 的 I2C 以太网控制器 |
| 打包 | 管子 |
| 工作温度 | -40°C ~ 85°C |
| 包装/案例 | 28-SSOP（0.209 英寸，5.30 毫米宽） |
| 供应商设备包 | 28-SSOP |
| 基本产品编号 | ENC28J60 |
产品图片
ENC28J60-I/SS
规格参数
| 产品状态 | 在售 |
| 协议 | 以太网 |
| 功能 | 控制器 |
| 界面 | SPI |
| 标准 | 10Base-T PHY |
| 电压-电源 | 3.1V~3.6V |
| 供电 | 160毫安 |
| 案例/包装 | SSOP |
| 引脚数 | 28 |
| 数据速率 | 10Mbps |
| 界面 | SPI |
| 最高工作温度 | 85°C |
| 最大电源电压 | 3.6V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 3.1V |
| 标称电源电流 | 180毫安 |
| 工作电源电压 | 3.3V |
| 高度 | 1.85毫米 |
| 长度 | 10.5毫米 |
| 宽度 | 5.6毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3标准 |
| 湿度敏感度(MSL) | 1（无限制） |
| REACH状态 | REACH不受影响 |
特点
集成MAC和10Base-TPHY
支持全双工和半双工模式
可编程的冲突自动重传
可编程的填充和CRC生成
SPI接口，时钟速度高达20MHz
可配置的发送/接收缓冲区大小
硬件管理的循环接收FIFO
内部DMA用于快速数据移动
支持单播、多播和广播数据
支持一个10Base-T端口，具有自动极性检测和校正功能
应用领域
安全
工业
自动化与过程控制
楼宇自动化
传感与仪表
通信与网络
引脚图
CAD模型

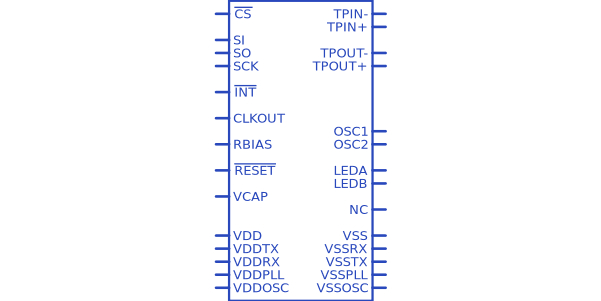

ENC28J60-I/SS符号
ENC28J60-I/SS焊垫
ENC28J60-I/SS 3D截图
封装
ENC28J60-I/SS封装
替代型号
| 零件号 | MAX7301AAI+ | ENC28J60/SS | ENC28J60T-I/SS | ENC28J60T/SS |
| 制造商 | 美信集成 | 微芯科技 | 微芯科技 | 微芯科技 |
| 引脚数 | 28 | 28 | 28 | 28 |
| 数据速率 | - | 10Mbps | 10Mbps | 10Mbps |
| 电源电压 | 3.3V | 3.3V | 3.3V | 3.3V |
| 技术 | CMOS | CMOS | CMOS | CMOS |
| 山 | 表面贴装 | 表面贴装 | 表面贴装 | 表面贴装 |
| 湿度敏感度 (MSL) | 1（无限制） | 1（无限制） | 1（无限制） | 1（无限制） |
| 终端位置 | 双重的 | 双重的 | 双重的 | 双重的 |
PDF资料
产品制造商介绍
Microchip Technology股份有限公司是一家美国上市公司，生产微控制器、混合信号、模拟和闪存IP集成电路。其产品包括微控制器(PIC、dsPIC、AVR和SAM)、串行EEPROM设备、串行SRAM设备、嵌入式安全设备、射频(RF)设备、热、电源和电池管理模拟设备，以及线性、接口和无线产品。
