DCP022405U引脚图与封装

库存: 2072
从Kynix购入该产品

描述

DCP022405U是2W、隔离、非稳压DC/DC转换器模块系列,只需要最少的外部组件并包括片上器件保护,可提供额外的功能,例如输出禁用和开关频率同步。这种特性和小尺寸的结合使DCP022405U器件适用于广泛的应用,并且是需要信号路径隔离的应用中的易于使用的解决方案。

产品概述

产品型号

DCP022405U

描述

DC DC转换器5V 2W

分类

电源-板上安装,DC DC转换器

制造商

德州仪器

系列

DCP02(2瓦)

打包

工作温度

-40°C〜85°C

包装/箱

28-SOIC(0.295“,7.50mm宽度),12引线

尺寸/尺寸

0.71英寸长x 0.30英寸宽x 0.10英寸高(18.1mm x 7.6mm x 2.7mm)

供应商设备包装

12-SOP

基本零件号

DCP0224

产品图片

DCP022405U

DCP022405U

规格参数

制造商包装说明

SOP-28 / 12

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

模拟IC-其他类型

DC-DC非稳压电源模块

控制方式

电压

效率(主输出)

81.0%

输入电压标称

24.0伏

最小输入电压

21.6伏

最大输入电压

26.4伏

JESD-30代码

R-PDSO-G12

JESD-609代码

e4

最大负载调节

15.0%

功能数量

1个

输出数量

1.0

端子数

12

最低工作温度

-40℃

最高工作温度

85℃

最大输出电流

0.4安

输出电压标称

5.0伏

最小输出电压

4.75伏

最大输出电压

5.25伏

包装主体材料

塑料/环氧树脂

包装代码

SOP

包装等效代码

SOP12 / 28,.4

包装形状

长方形

包装形式

小轮廓

峰值回流温度(℃)

260

纹波电压(主输出)

0.007 Vrms

座高

2.3毫米

子类别

其他模拟IC

安装类型

表面贴装

温度等级

产业

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

鸥翼型

端子间距

1.27毫米

终端位置

最大总输出功率

2.0瓦

长度

17.9毫米

宽度

7.5毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

特点

  • 1kV隔离(运行)

  • 设备到设备同步

  • EN55022 B级EMC性能

  • UL1950认可组件

  • 7引脚PDIP和12引脚SOP封装

应用领域

  • 数据采集

  • 测验设备

  • 使用点电源转换

  • 消除接地回路

  • 工业控制与仪器仪表

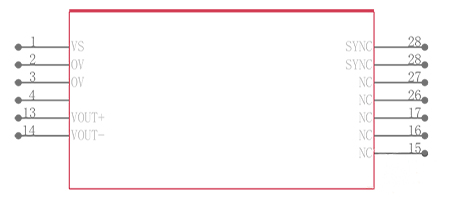

引脚图

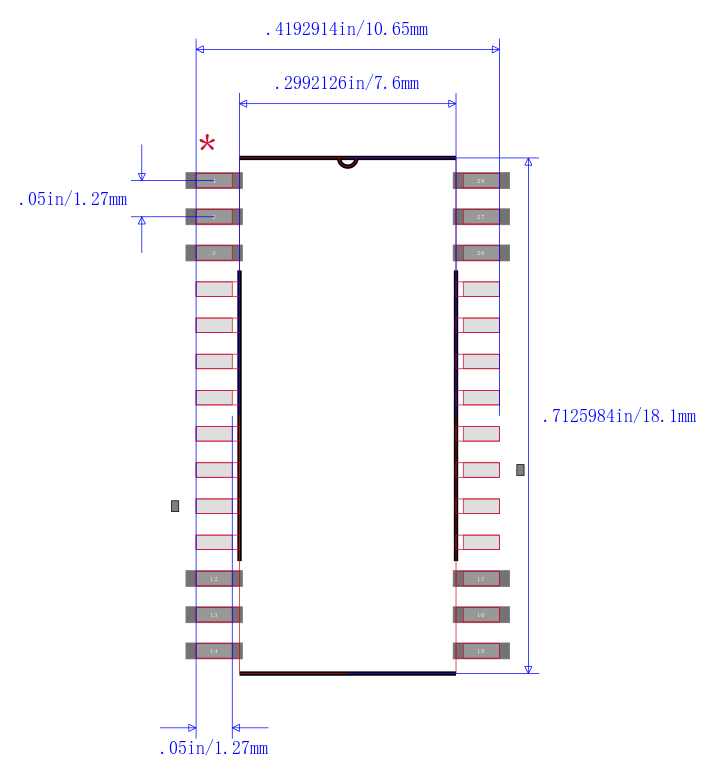

封装

DCP022405U封装

DCP022405U封装
