DAC7725NB引脚图与数据表PDF
描述
DAC7725NB是12位四路电压输出数模转换器,在指定温度范围内保证12位单调性能,接受12位并行输入数据,具有双缓冲DAC输入逻辑(允许同时更新所有DAC),并提供内部输入寄存器的回读模式。异步复位会将所有寄存器清零至800H(DAC7724)的中量程代码或000H(DAC7725)的零量程代码。可以采用+15V单电源供电,也可以采用+15V和–15V电源供电。每个DAC的低功耗和小尺寸使DAC7725NB成为自动测试设备、DAC-per-pin编程器、数据采集系统和闭环伺服控制的理想选择。采用PLCC-28或SO-28封装,并在–40°C至+85°C温度范围内提供有保证的规格。
产品概述
产品型号 | DAC7725NB |
描述 | 集成电路DAC 12BIT V-OUT 28PLCC |
分类 | 集成电路(IC),数据采集-数模转换器(DAC) |
制造商 | 德州仪器 |
打包 | 管 |
电压-电源,模拟 | ±14.25V〜15.75V |
电压-电源,数字 | 5伏 |
工作温度 | -40°C〜85°C |
包装/箱 | 28-LCC(J-Lead) |
供应商设备包装 | 28-PLCC(11.51x11.51) |
基本零件号 | DAC7725 |
产品图片
DAC7725NB
规格参数
制造商包装说明 | 塑料,LCC-28 |
状态 | 活性 |
转换器类型 | D / A转换器 |
模拟输出电压-最小值 | -10.0伏 |
模拟输出最大电压 | 10.0伏 |
输入位码 | 二进制 |
输入格式 | 平行,字 |
JESD-30代码 | S-PQCC-J28 |
JESD-609代码 | 00 |
线性最大误差(EL) | 0.0244% |
负电源额定电压 | -15.0伏 |
位数 | 12 |
功能数量 | 4 |
端子数 | 28 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | QCCJ |
包装等效代码 | LDCC28,.5SQ |
包装形状 | 四方形 |
包装形式 | 芯片载体 |
最大建立时间 | 10.0微秒 |
建立时间(tstl) | 8.0微秒 |
子类别 | 其他转换器 |
最大电源电流 | 8.5毫安 |
电源电压标称 | 15.0伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 锡/铅(Sn / Pb) |
终端表格 | J BEND |
端子间距 | 1.27毫米 |
终端位置 | QUAD |
环境与出口分类
属性 | 描述 |
REACH状态 | 非REACH产品 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |

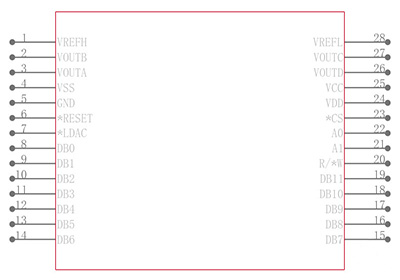

引脚图
封装
DAC7725NB封装
替代型号
型号 | 制造商 | 品名 | 描述 |
DAC7725NBG4 | 德州仪器 | DA转换器 | 12Bit 28-PLCC -40℃ to 85℃ |
DAC7725N | 德州仪器 | DA转换器 | 12bit 100kSPS ± 14.25V至±15.75V LCC 28引脚 |
