CDCLVC1112PW_中文资料_TI_规格参数_PDF_特点
产品概述
产品型号 | CDCLVC1112PW |
描述 | IC CLK BUF 1:12 250MHZ 24TSSOP |
分类 | 集成电路(IC),时钟/计时-时钟缓冲器,驱动器 |
制造商 | 德州仪器 |
打包 | 管 |
零件状态 | 活性 |
电压-电源 | 2.3V〜3.6V |
工作温度 | -40°C〜85°C |
包装/箱 | 24-TSSOP(0.173英寸,4.40mm宽度) |
供应商设备包装 | 24-TSSOP |
基本零件号 | CDCLVC1112 |

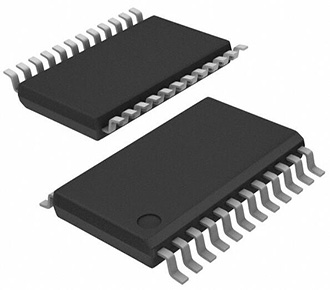

产品图片
CDCLVC1112PW
规格参数
制造商包装说明 | TSSOP-24 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
逻辑IC类型 | 低偏时钟驱动器 |
子类别 | 时钟驱动器 |
fmax-最小值 | 250.0兆赫 |
输入条件 | 标准 |
JESD-30代码 | R-PDSO-G24 |
JESD-609代码 | e4 |
最大I(ol) | 0.012安培 |
功能数量 | 1个 |
反转输出数 | 0.0 |
端子数 | 24 |
真实输出数 | 1.0 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包装等效代码 | TSSOP24,.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓 |
包装方式 | 管 |
峰值回流温度(℃) | 260 |
传播延迟(tpd) | 2.6ns |
座高 | 1.2毫米 |
电源电压标称(Vsup) | 2.5 |
电源电压最小值(Vsup) | 2.3伏 |
电源电压最大值(Vsup) | 2.7伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 鸥翼型 |
端子间距 | 0.65毫米 |
终端位置 | DUAL |
长度 | 7.8毫米 |
宽度 | 4.4毫米 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
特点
极低的引脚到引脚偏移<50ps
<100fs的极低附加抖动
高性能1:2、1:3、1:4、1:6、1:8、1:10、1:12LVCMOS时钟缓冲器系列
对于3.3V,fmax=250MHz对于2.5V,fmax=180MHz
提供8、14、16、20、24引脚TSSOP封装(所有引脚兼容)
应用领域
工业
通用通信
消费类应用
