BQ20Z65DBT-R1中文资料PDF与引脚图

库存: 3198
从Kynix购入该产品

描述

BQ20Z65DBT-R1符合SBS标准的电量监测计和保护IC采用获得专利的ImpedanceTrack™技术,是一款专为电池组或系统内安装而设计的单一IC解决方案。它使用其集成的高性能模拟外围设备测量并保持准确记录锂离子或锂聚合物电池的可用电量。BQ20Z65DBT-R1监控电池组的容量变化、电池阻抗、开路电压和其他关键参数,并通过串行通信总线将信息报告给系统主机控制器。结合集成模拟前端(AFE)短路和过载保护,此器件可最大限度地提高功能和安全性,同时最大限度地减少智能电池电路中的外部组件数量、成本和尺寸。

产品概述

制造商德州仪器
型号BQ20Z65DBT-R1
描述IC 电量计 LI-ION 2-4C 44TSSOP
分类集成电路(IC),PMIC-电池管理
打包管子
工作温度-40°C~85°C(TA)
包装/案例44-TFSOP(0.173英寸,4.40毫米宽)
供应商设备包
44-TSSOP
安装类型表面贴装
基本产品编号BQ20Z65

产品图片

BQ20Z65DBT-R1

BQ20Z65DBT-R1

规格参数

工厂交货时间12周
零件状态
在售
接触电镀金子
引脚数44
系列阻抗跟踪™
JESD-609代码e4
无铅代码是的
湿度敏感度(MSL)
2(1年)
终止次数44
ECCN代码EAR99
高温超导码8542.39.00.01
最大功耗2.101W
终端位置双重的
终端形式鸥翼
峰值回流温度(Cel)260
电源电压14V
终端间距0.5mm
功能多功能控制器
输出电压25V
通道数1
界面SMBus
最大电源电压25V
最小电源电压4.5V
模拟IC-其他类型电源管理电路
可调阈值
最大输出电压25V
最小输出电压0V
故障保护过流、过温、过压/欠压、短路
电池化学锂离子/聚合物
单元数2~4
高度1.2mm
长度11mm
宽度4.4mm
厚度1mm

环境与出口分类

属性描述
RoHS状态符合ROHS3标准
湿度敏感度(MSL)2(1年)
REACH状态REACH不受影响
无铅无铅
辐射硬化
REACH SVHC无SVHC

特点

  • 下一代专利阻抗跟踪技术可准确测量锂离子和锂聚合物电池中的可用电量

  • 电池寿命期内误差优于1%

  • 支持智能电池规范SBSV1.1

  • 灵活配置2至4节串联锂离子和锂聚合物电池

  • 具有超低功耗模式的强大8位RISCCPU

  • 全套可编程保护功能

  • 电压、电流和温度

  • 满足JEITA准则

  • 增加了处理更复杂充电配置文件的灵活性

  • 终身数据记录

  • 驱动3、4和5段LED显示屏以显示电池组条件

  • 支持SHA-1认证

  • 一套完整的电池保护和电量计解决方案

  • 采用44引脚TSSOP(DBT)封装

应用领域

  • 笔记本电脑

  • 医疗和测试设备

  • 便携式仪器

引脚图

CAD模型

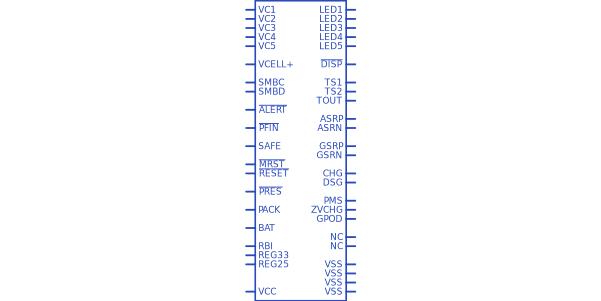

BQ20Z65DBT-R1符号

BQ20Z65DBT-R1符号

BQ20Z65DBT-R1焊垫

BQ20Z65DBT-R1焊垫

BQ20Z65DBT-R1 3D模型

BQ20Z65DBT-R1 3D模型

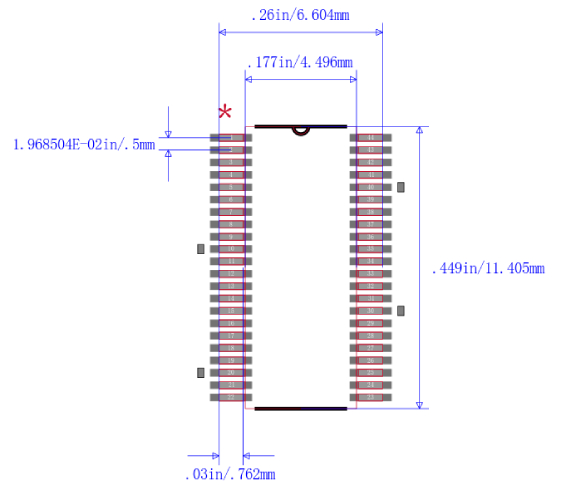

封装

BQ20Z65DBT-R1封装

BQ20Z65DBT-R1封装

替代型号

零件号
BQ20Z95DBTBQ20Z655DBT-R1
BQ20Z655DBTR-R1
制造商德州仪器
德州仪器
德州仪器
包装/案例44-TFSOP(0.173,4.40mm宽)44-TFSOP(0.173,4.40mm宽)44-TFSOP(0.173,4.40mm宽)
引脚数444444
最大输出电压2.59伏--
最小输出电压2.41伏--
输出电压25伏25伏25伏
最小电源电压4.5V4.5V4.5V
电源电压14伏14伏14伏
最大电源电压25伏25伏25伏
