AM26LV31INSR中文资料PDF与引脚图

从Kynix购入该产品

描述

AM26LV31INSR是具有三态输出的BiCMOS四路差分线路驱动器。该器件针对开关速率高达32MHz的平衡总线传输进行了优化。输出具有非常高的电流能力,可驱动双绞线传输线等平衡线路,并在断电条件下提供高阻抗。启用功能对所有四个驱动器都是通用的,并提供高电平有效或低电平有效启用输入的选择。AM26LV31INSR采用德州仪器(TI)专有的LinIMPACT-C60™技术设计,可在不牺牲速度的情况下实现超低功耗。

产品概述

产品型号

AM26LV31INSR

描述

IC驱动器4/0 16SO

分类

集成电路(IC),接口-驱动器,接收器,收发器

制造商

德州仪器

打包

卷带式(TR)

电压-电源

3V〜3.6V

工作温度

-40°C〜85°C

包装/箱

16-SOIC(0.209英寸,5.30毫米宽度)

供应商设备包装

16位

基本零件号

AM26LV31

产品图片

AM26LV31INSR

AM26LV31INSR

规格参数

制造商包装说明

SOP-16

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

接口IC类型

线驱动器

差分输出

驱动程序位数

4.0

高电平输入电流最大值

1.0E-5安培

输入特性

标准

接口标准

EIA-422-B;TIA-422-B;V.11

JESD-30代码

R-PDSO-G16

JESD-609代码

e4

功能数量

4

端子数

16

最低工作温度

-45℃

最高工作温度

85℃

最小摆幅

0.95伏

输出特性

3-STATE

包装主体材料

塑料/环氧树脂

包装代码

SOP

包装等效代码

SOP16,3

包装形状

长方形

包装形式

小轮廓

峰值回流温度(℃)

260

接收延迟最大值

0.0纳秒

座高

2.0毫米

子类别

线路驱动器或接收器

最大电源电流

0.1毫安

电源电压标称

3.3伏

最小供电电压

3.0伏

最大电源电压

3.6伏

电源电压1-标称

3.3伏

电源电压1-Min

3.0伏

电源电压1-最大

3.6伏

安装类型

表面贴装

技术

集成电路

温度等级

产业

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

鸥翼型

端子间距

1.27毫米

终端位置

传输延迟最大值

12.0纳秒

长度

10.2毫米

宽度

5.3毫米

环境与出口分类

属性描述
REACH状态REACH不受影响

RoHS状态

符合ROHS3

湿气敏感度(MSL)

1(无限制)

特点

  • 开关频率高达32MHz

  • 采用3.3V单电源供电

  • 传播延迟时间:8ns(典型值)

  • 脉冲偏斜时间:典型值为500ps

  • 高输出驱动电流:±30mA

  • 受控的上升和下降时间:3ns(典型值)

  • 负载为100Ω时的差分输出电压:典型值为1.5V

  • 超低功耗

  • 直流,最大0.3mW

  • 32MHz所有通道(空载),典型值为385mW

  • 接受具有3.3V电源的5V逻辑输入

  • 适用于AM26C31,AM26LS31,MB571的低压引脚到引脚兼容替代品

  • 断电条件下的高输出阻抗

  • 驱动器输出短路保护电路

  • 封装选项包括塑料小型封装(D,NS)封装

引脚图

CAD模型

AM26LV31INSR符号

AM26LV31INSR符号

AM26LV31INSR脚印

AM26LV31INSR脚印

封装

AM26LV31INSR封装

AM26LV31INSR封装

替代型号

型号

制造商

品名

描述

AM26LS31CDR

德州仪器

接口芯片

SOIC 16Pin 4.75V 10Mbps

DS26C31TM/NOPB

德州仪器

接口芯片

SOIC 16Pin 5V

AM26C31CD

德州仪器

接口芯片

SOIC 16Pin 4.5V 10Mbps

PDF资料

产品制造商介绍

德州仪器(英语:Texas Instruments,简称:TI),是美国德克萨斯州一家半导体跨国公司,以开发、制造、销售半导体和计算机技术闻名于世,主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。除半导体业务外,还提供包括传感与控制、教育产品和数字光源处理解决方案。2011年收购美国国家半导体(National Semiconductor)之后,TI拥有由约45000种模拟电路产品及客户设计工具组成的投资组合,这使TI成为世界上最大模拟电路元器件生产厂商。

相关产品推荐

图片 产品型号 品牌 描述 数量 价格
(USD)
AM26LS32AIDR AM26LS32AIDR Company:Texas Instruments Remark:产品型号:AM26LS32AIDR 描述:IC接收器0/4 16SOIC 分类:集成电路(IC),接口-驱动器,接收器,收发器 制造商:德州仪器 打包:切割带(CT) 零件状态:活性 In Stock:On Order
Buy
Buy Price:call
AM26C32IDR AM26C32IDR Company:Texas Instruments Remark:产品型号:AM26C32IDR 描述:IC接收器0/4 16SOIC 分类:集成电路(IC),接口-驱动器,接收器,收发器 制造商:德州仪器 打包:切割带(CT) 零件状态:活性 In Stock:On Order
Buy
Buy Price:call

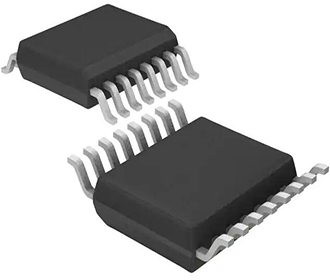

AM26C31IPWR AM26C31IPWR Company:Texas Instruments Remark:产品型号:AM26C31IPWR 描述:IC驱动器4/0 16TSSOP 分类:集成电路(IC),接口-驱动器,接收器,收发器 制造商:德州仪器 打包:切割带(CT) 零件状态:活性 In Stock:On Order
