元器件信息库 ADV7123JSTZ240
七月 8 2020
ADV7123JSTZ240_中文资料_ADI_PDF下载_规格参数
产品概述
产品型号 | ADV7123JSTZ240 |
描述 | 集成电路DAC 10BIT A-OUT 48LQFP |
分类 | 集成电路(IC)，数据采集-数模转换器(DAC) |
制造商 | ADI公司 |
打包 | 托盘 |
零件状态 | 活性 |
电压-电源，模拟 | 3V〜3.6V，5V |
电压-电源，数字 | 3V〜3.6V，5V |
工作温度 | 0°C〜70°C |
包装/箱 | 48-LQFP |
供应商设备包装 | 48-LQFP(7x7) |
基本零件号 | ADV7123 |
产品图片
ADV7123JSTZ240
规格参数
制造商包装说明 | 符合ROHS标准，MS-026BBC，LQFP-48 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
转换器类型 | D / A转换器 |
模拟输出电压-最小值 | 0.0伏 |
模拟输出最大电压 | 1.4伏 |
输入位码 | 二进制 |
输入格式 | 平行，字 |
JESD-30代码 | S-PQFP-G48 |
JESD-609代码 | e3 |
线性最大误差(EL) | 0.0977% |
位数 | 10 |
功能数量 | 1个 |
端子数 | 48 |
最低工作温度 | 0℃ |
最高工作温度 | 70℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LFQFP |
包装等效代码 | QFP48，.35SQ，20 |
包装形状 | 四方形 |
包装形式 | FLATPACK，精细间距 |
峰值回流温度(℃) | 260格 |
座高 | 1.6毫米 |
子类别 | 其他转换器 |
最大电源电流 | 72.0毫安 |
电源电压标称 | 3.3伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 商业类 |
终端完成 | 磨砂锡(Sn) |
终端表格 | 鸥翼型 |
端子间距 | 0.5毫米 |
终端位置 | QUAD |
时间@峰值回流温度最大值(秒) | 40 |
长度 | 7.0毫米 |
宽度 | 7.0毫米 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
特点
吞吐速率：330 MSPS
三通道10位数模转换器(DAC)
SFDR
−70 dB(fCLK = 50 MHz时);fOUT = 1 MHz
-53 dB(fCLK = 140 MHz时);fOUT = 40 MHz
RS-343A/RS-170兼容输出
互补输出
DAC输出电流范围：2.0 mA至26.5 mA
TTL兼容输入
内部基准电压源(1.235 V)
采用5 V/3.3 V单电源供电
48引脚LQFP封装
应用领域
数字视频系统(1600 × 1200，100 Hz时)
高分辨率彩色图形
数字无线电调制
图像处理
仪器仪表
视频信号重构
CAD模型
ADV7123JSTZ240符号
ADV7123JSTZ240脚印
PDF资料
产品制造商介绍
亚德诺半导体技术有限公司(英语：Analog Devices，NYSE：ADI)是世界上历史最悠久的半导体公司之一，总部位于麻省诺伍德市。该公司于1965年由Ray Stata与Matthew Lorber所创立。直到今天Stata仍然担任公司的董事长。Jerald G. Fishman现为CEO及总裁，Stata为董事长。2015年7月28日亚德诺半导体技术有限公司以每股46美元现金加0.2321股亚德诺股票交换1股凌力尔特股票，合共每股60美元，斥资148亿美元收购凌力尔特(Linear Technology)。
相关产品推荐
| 图片 | 产品型号 | 品牌 | 描述 | 数量 | 价格 (USD) |
 |
ADV212BBCZ-150 | Company:Analog Devices | Remark:产品型号：ADV212BBCZ-150 描述：IC 编解码器 VID JPEG 2000 144CSBGA 类别：集成电路 (IC)，接口 - 编解码器 制造商：ADI公司 系列：Wavescale® 电压 - 电源，模拟：1.5V、3.3V | In Stock:On Order Buy |
Buy | Price:call |  |
ADV7180BSTZ | Company:Analog Devices | Remark:产品型号：ADV7180BSTZ 描述：IC视频解码器64LQFP 分类：集成电路(IC)，线性-视频处理 制造商：ADI公司 打包：托盘 零件状态：活性 | In Stock:On Order Buy |
Buy | Price:call |  |

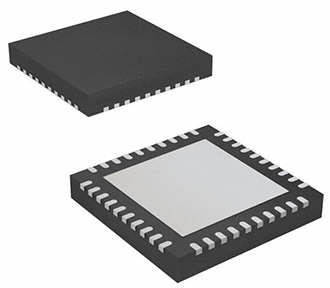

ADV7393BCPZ | Company:Analog Devices | Remark:产品型号：ADV7393BCPZ 描述：IC DAC视频HDTV 10BIT 40LFCSP 分类：集成电路(IC)，接口-编码器，解码器，转换器 制造商：ADI公司 打包：托盘 零件状态：活性 | In Stock:On Order Buy |
