ADS5463IPFP_中文资料_TI_规格参数_PDF_特点

从Kynix购入该产品

产品概述

产品型号

ADS5463IPFP

描述

集成电路ADC 12BIT PIPELINED 80HTQFP

分类

集成电路(IC),数据采集-模数转换器(ADC)

制造商

德州仪器

打包

托盘

零件状态

活性

电压-电源,模拟

3V〜3.6V,5V

电压-电源,数字

3V〜3.6V

工作温度

-40°C〜85°C

包装/箱

80-TQFP裸露垫

供应商设备包装

80-HTQFP(12x12)

基本零件号

ADS5463

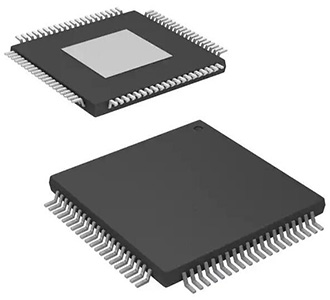

产品图片

ADS5463IPFP

ADS5463IPFP

规格参数

制造商包装说明

HTQFP-80

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

转换器类型

ADC

模拟输入电压-最小值

-2.2伏

模拟输入最大电压

2.2伏

JESD-30代码

S-PQFP-G80

JESD-609代码

e4

线性最大误差(EL)

0.061%

模拟输入通道数

1.0

位数

12

功能数量

1个

端子数

80

最低工作温度

-40℃

最高工作温度

85℃

输出位码

偏移二进制

输出格式

平行,字

包装主体材料

塑料/环氧树脂

包装代码

HTFQFP

包装等效代码

TQFP80,.55SQ

包装形状

四方形

包装形式

FLATPACK,热缩/塞子,薄型轮廓,精细间距

峰值回流温度(℃)

260

采样保持/跟踪保持

跟踪

采样率

500.0兆赫

座高

1.2毫米

子类别

模数转换器

最大电源电流

330.0毫安

电源电压标称

3.3伏

安装类型

表面贴装

技术

双极

温度等级

产业

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

鸥翼型

端子间距

0.5毫米

终端位置

QUAD

长度

12.0毫米

宽度

12.0毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

4(72小时)

特点

  • 12位分辨率

  • 片上模拟缓冲器

  • ADS5463:500MSPS

  • ADS5463SFDR:在300MHzfIN时为77dBc

  • ADS54RF63:550MSPS

  • ADS54RF63SFDR:在900MHzfIN时为70dBc

  • 2.3GHz输入带宽

  • LVDS兼容输出

  • 极低的延迟:3.5个时钟周期

  • 高模拟输入摆幅,无损坏,>10Vpp差分交流信号

  • 总功耗:2.2W

  • 80引脚TQFPPowerPAD封装(14mm×14mm占位面积)

  • 引脚相似/兼容于12位,13位和14位系列:ADS5440/ADS5444/ADS5474

应用领域

  • 雷达

  • 数据采集

  • 通讯仪表

  • 测试与测量仪器

  • 软件定义的无线电

  • 功率放大器线性化

CAD模型

ADS5463IPFP符号

ADS5463IPFP符号

ADS5463IPFP脚印

ADS5463IPFP脚印

PDF资料

产品制造商介绍

德州仪器(英语:Texas Instruments,简称:TI),是美国德克萨斯州一家半导体跨国公司,以开发、制造、销售半导体和计算机技术闻名于世,主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。除半导体业务外,还提供包括传感与控制、教育产品和数字光源处理解决方案。无线通信也是德州仪器的一个焦点,全球有大约50%的移动电话都装有德州仪器生产的芯片。同时它也生产针对应用的集成电路以及单片机等。
