ADS1286PA引脚图与PDF资料

从Kynix购入该产品

描述

ADS1286PA是一款12位,20kHz模数转换器,带有差分输入和采样和保持放大器,仅消耗250cA的电源电流。还提供了一个SPI和sSI兼容串行接口,用于通过两线或三线接口进行通信。串行两线接口和微功耗的结合使其非常适合远程应用和需要隔离的应用。ADS1286PA采用8引脚塑料微型DIP和8引脚sOIC。

产品概述

产品型号

ADS1286PA

描述

集成电路ADC 12BIT SAR 8DIP

分类

集成电路(IC),数据采集-模数转换器(ADC)

制造商

德州仪器

打包

电压-电源,模拟

5伏

电压-电源,数字

5伏

工作温度

-40°C〜85°C

包装/箱

8-DIP(0.300英寸,7.62mm)

供应商设备包装

8-PDIP

基本零件号

ADS1286

产品图片

ADS1286PA

ADS1286PA

规格参数

转换器类型

ADC,逐次逼近型

模拟输入电压-最小值

-0.05 V

模拟输入最大电压

5.05伏

JESD-30代码

R-PDIP-T8

JESD-609代码

00

线性最大误差(EL)

0.0488%

模拟输入通道数

1.0

位数

12

功能数量

1个

端子数

8

最低工作温度

-40℃

最高工作温度

85℃

输出位码

BINARY

输出格式

SERIAL

包装主体材料

塑料/环氧树脂

包装代码

DIP

包装等效代码

DIP8,.3

包装形状

长方形

包装形式

IN-LINE

采样保持/跟踪保持

采样

采样率

0.02兆赫

子类别

模数转换器

最大电源电流

0.5毫安

电源电压标称

5.0伏

安装类型

通孔

技术

CMOS

温度等级

产业

终端完成

锡/铅(Sn / Pb)

终端表格

贯穿孔

端子间距

2.54毫米

终端位置

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

2(1年)

特点

  • 串行接口

  • 保证没有遗漏代码

  • 20kHz采样率

  • 低电源电流:250µA

应用领域

  • 远程数据采集

  • 隔离数据采集

  • 传感器接口

  • 电池供电系统

引脚图

CAD模型

ADS1286PA符号

ADS1286PA符号

ADS1286PA脚印

ADS1286PA脚印

封装

ADS1286PA封装

ADS1286PA封装

替代型号

型号

制造商

品名

描述

ADS1286P

德州仪器

AD转换器

DIP 8Pin 12Bit 4.5V

ADS1286UA

德州仪器

AD转换器

8SOIC 8Pin 12Bit 4.5V

ADS1286UC

德州仪器

AD转换器

8SOIC 8Pin 12Bit

PDF资料

产品制造商介绍

德州仪器(英语:Texas Instruments,简称:TI),是美国德克萨斯州一家半导体跨国公司,以开发、制造、销售半导体和计算机技术闻名于世,主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。除半导体业务外,还提供包括传感与控制、教育产品和数字光源处理解决方案。德州仪器主要竞争对手包括微型芯片技术公司、Cypress半导体公司、集成设备技术公司、三星电子以及Xilinx公司。

相关产品推荐

图片 产品型号 品牌 描述 数量 价格
(USD)
ADS1112IDGSRG4 ADS1112IDGSRG4 Company:Texas Instruments Remark:ADS1112IDGSRG4是一款精密、连续自校准模数(a/D)转换器,在小型MSOP–10封装和无铅QFN风格(小外形、无铅)封装中具有两个差分或三个单端通道,分辨率高达16位。车载2.048V参考电压差提供±2.048V的输入范围。ADS1112IDGSRG4使用与I2C兼容的串行接口,并具有两个地址引脚,允许用户从八个I2C从机地址中选择一个。它由2.7V至5.5V的单电源供电。ADS1112IDGSRG4可以每秒15、30、60或240个采样(SPS)的速率执行转换。 In Stock:4716
Buy
Buy Price:call
ADS1231IDR ADS1231IDR Company:Texas Instruments Remark:ADS1231IDR是一款精密24位模数转换器(ADC)。借助于板载低噪声放大器和振荡器,精密型三阶24位ΔΣ调制器以及桥式电源开关,ADS1231IDR为包括衡器、应力计和测压元件在内的桥式传感器应用提供一个完整的前端解决方案。此噪声放大器具有128的增益,从而支持±19.5mV的满量程差分输入。此ΔΣADC具有24位分辨率,并且包含一个三阶调制器和四阶数字滤波器。 In Stock:139
Buy
Buy Price:call
ADSP-21565KSWZ10 ADSP-21565KSWZ10 Company:Analog Devices Remark:ADSP-21565KSWZ10处理器的速度最高可达1GHz,是SHARC®系列产品的成员。ADSP-21565KSWZ10处理器基于SHARC+单核。这个处理器是SIMD的成员SHARC数字信号处理器(DSP)系列模拟设备公司,超级哈佛体系结构。32个-位/40位/64位浮点处理器针对高性能音频/浮点应用程序,具有大容量片上静态随机存取存储器(SRAM)、消除输入/输出(I/O)瓶颈的多条内部总线,以及创新的数字音频接口(DAI)。 In Stock:8200
Buy
Buy Price:call
ADS1015IRUGT ADS1015IRUGT Company:Texas Instruments Remark:ADS1015IRUGT是兼容I2C的12位高精度低功耗模数转换器(ADC),采用超小型无引线X2QFN-10封装和VSSOP-10封装。它采用了低漂移电压基准和振荡器。ADS1015IRUGT还采用可编程增益放大器(PGA)和数字比较器。ADS1015IRUGT可在数据速率高达每秒3300个样本(SPS)的情况下执行转换。PGA可提供从±256mV到±6.144V的输入范围,从而实现精准的大小信号测量。 In Stock:158
Buy
Buy Price:call
ADS1147IPWR ADS1147IPWR Company:Texas Instruments Remark:ADS1147IPWR是精密的16位模数转换器(ADC),包括许多集成功能,以降低传感器测量应用的系统成本和组件数量。该器件具有一个低噪声、可编程增益放大器(PGA)、一个带单周期稳定数字滤波器的精密deltasigma(Δ∑)ADC和一个内部振荡器。ADS1147IPWR还提供一个内置的低漂移电压基准,以及两个匹配的可编程励磁电流源(IDAC)。此外,多路复用器集成了传感器烧毁检测、热电偶电压偏置、系统监控和通用数字I/O。 In Stock:3830
Buy
Buy Price:call

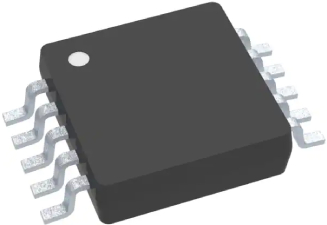

ADS1015IDGST ADS1015IDGST Company:Texas Instruments Remark:ADS1015IDGST是兼容I2C的12位高精度低功耗模数转换器(ADC),采用超小型无引线X2QFN-10封装和VSSOP-10封装。ADS1015IDGST采用了低漂移电压基准和振荡器。ADS1014和ADS1015还采用可编程增益放大器(PGA)和数字比较器。这些特性以及较宽的工作电源电压范围使得它非常合适功率受限和空间受限的传感器测量应用。ADS1015IDGST可在数据速率高达每秒3300个样本(SPS)的情况下执行转换。 In Stock:527
