元器件信息库 ADS1112IDGSTG4
五月 6 2022
ADS1112IDGSTG4数据手册PDF与引脚图及封装
描述
ADS1112IDGSTG4是一款精密、连续自校准模数(a/D)转换器，在小型MSOP–10封装和无铅QFN风格(小外形、无铅)封装中具有两个差分或三个单端通道，分辨率高达16位。车载输入电压范围为±042.8V。它使用与I2C兼容的串行接口，并具有两个地址引脚，允许用户从八个I2C从机地址中选择一个。由2.7V至5.5V的单电源供电。ADS1112IDGSTG4可以每秒15、30、60或240个采样(SPS)的速率执行转换。机载可编程增益放大器(PGA)可提供高达8倍的增益，允许以高分辨率测量较小的信号。在单转换模式下，它在转换后自动断电，大大降低了空闲期间的电流消耗。ADS1112IDGSTG4专为需要高分辨率测量的应用而设计，其中空间和功耗是主要考虑因素。
产品概述
| 制造商 | 德州仪器 |
| 制造商产品编号 | ADS1112IDGSTG4 |
| 描述 | IC ADC 16BIT Sigma-DELTA 10VSSOP |
| 详细描述 | 16 位模数转换器 2，3 输入 1 三角积分 10-VSSOP |
| 类别 | 集成电路(IC)数据采集-模数转换器(ADC) |
| 包装 | 卷带(TR) |
| 工作温度 | -40°C~85°C |
| 封装/外壳 | 10-TFSOP，10-MSOP(0.118"，3.00mm宽) |
| 供应商器件封装 | 10-VSSOP |
| 安装类型 | 表面贴装型 |
| 基本产品编号 | ADS1112 |
产品图片
ADS1112IDGSTG4
规格参数
| 零件状态 | 在售 |
| 位数 | 16 |
| 采样率(每秒) | 240 |
| 输入数 | 2，3 |
| 输入类型 | 差分，单端 |
| 数据接口 | I²C |
| 配置 | 多路复用器-PGA-ADC |
| A/D转换器数 | 1 |
| 架构 | 三角积分 |
| 参考类型 | 内部 |
| 电压-供电，模拟 | 2.7V~5.5V |
| 电压-供电，数字 | 2.7V~5.5V |
| 特性 | PGA，可选地址 |
| 案例/包装 | VSSOP |
| 引脚数 | 10 |
| 微分非线性 | 1LSB |
| 最高工作温度 | 85°C |
| 最大功耗 | 1.75兆瓦 |
| 最大电源电压 | 5.5V |
| 最大电源电压(DC) | 5.5V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 2.7V |
| 最小电源电压(DC) | 2.7V |
| 标称电源电流 | 240µA |
| A/D转换器数量 | 1 |
| 转换器数量 | 1 |
| 元素数量 | 1 |
| 输入数量 | 3 |
| 工作电源电压 | 5伏 |
| 包装 | 磁带和卷轴 |
| 功耗 | 1.75兆瓦 |
| 解析度 | 2乙 |
| 高度 | 1.07毫米 |
| 长度 | 3毫米 |
| 厚度 | 1.02毫米 |
| 宽度 | 3毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 2(1年) |
| REACH状态 | 非REACH产品 |
特点
在小型MSOP–10封装和无铅QFN型封装中完成数据采集系统
来自两个差分通道或三个单端通道的测量
I2C™接口–八个地址引脚–可选
船上参考：
准确度：2.048V±0.05%
漂移：5ppm/°C
机载PGA
车载振荡器
16位无缺失代码
INL:FSR最大值的0.01%
连续自校准
单循环转换
可编程数据速率：15SPS至240SPS
电源：2.7伏至5.5伏
低电流消耗：240µA
应用领域
便携式仪器
工业过程控制
智能发射机
消费品
工厂自动化
温度测量
引脚图
CAD模型
ADS1112IDGSTG4符号
ADS1112IDGSTG4焊垫
ADS1112IDGSTG4 3D模型

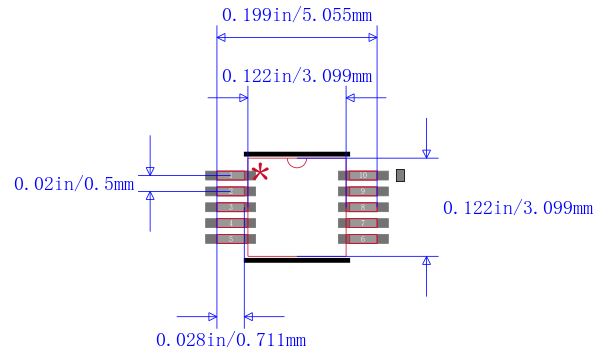

封装
ADS1112IDGSTG4封装
替代型号
| 型号 | 制造商 | 品名 | 描述 |
| ADS1112IDGST | 德州仪器 | AD转换器 | 模数转换器,16bit,240SPS,单,2.7V,5.5V,VSSOP |
| ADS1112IDGSR | 德州仪器 | AD转换器 | 16位模数转换器,240SPS,2差分/3单端通道 |
| ADS1112IDGSRG4 | 德州仪器 | AD转换器 | VSSOP 10Pin 16Bit 2.7V |
PDF资料
