产品概述

产品型号	ADR02ARZ
描述	IC VREF系列0.1%8SOIC
分类	集成电路(IC)，PMIC-基准电压
制造商	ADI公司
打包	管
电压-输入	7V〜36V
工作温度	-40°C〜125°C(TA)
包装/箱	8-SOIC(0.154英寸，宽度3.90毫米)
供应商设备包装	8-SOIC
基本零件号	ADR02

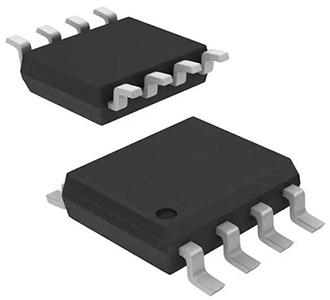

产品图片

ADR02ARZ

规格参数

制造商包装说明	符合ROHS，MS-012AA，SOIC-8
符合REACH	是
符合欧盟RoHS	是
符合中国RoHS	是
状态	活性
模拟IC-其他类型	三端子基准电压
JESD-30代码	R-PDSO-G8
JESD-609代码	e3
功能数量	1个
输出数量	1.0
端子数	8
最低工作温度	-40℃
最高工作温度	125℃
输出电压标称	5.0伏
最小输出电压	4.995伏
最大输出电压	5.005伏
包装主体材料	塑料/环氧树脂
包装代码	SOP
包装等效代码	SOP8，.25
包装形状	长方形
包装形式	小轮廓
峰值回流温度(℃)	260
座高	1.75毫米
子类别	基准电压
电源电压标称(Vsup)	10.0伏
电源电压最小值(Vsup)	7.0伏
电源电压最大值(Vsup)	36.0伏
安装类型	表面贴装
技术	双极
最大电压温度系数	10.0 ppm /℃
温度等级	汽车业
终端完成	磨砂锡(Sn)
终端表格	鸥翼型
端子间距	1.27毫米
终端位置	双
时间@峰值回流温度-最大值(秒)	30
最大耐压	0.1%
长度	4.9毫米
宽度	3.9毫米

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	1(无限制)

特点

低温度系数
初始精度为±0.1%
无需外部电容器
低噪声(10µVpp(0.1至10.0Hz))
宽工作电压范围(7至36V)
高输出电流(10mA)
超紧凑SC70和TSOT封装

应用领域

汽车
工业
电源管理
测试与测量
信号处理
自动化与过程控制
计算机与计算机外围设备

电路图

引脚图

CAD模型

ADR02ARZ符号

ADR02ARZ脚印

封装

ADR02ARZ封装

PDF资料

产品制造商介绍

亚德诺半导体技术有限公司(英语：Analog Devices，NYSE：ADI)是世界上历史最悠久的半导体公司之一，该公司于1965年由Ray Stata与Matthew Lorber所创立。作为领先业界40多年的高性能模拟集成电路(IC)制造商，ADI的产品用于模拟信号和数字信号处理领域。在可穿戴电子领域，ADI拥有一系列创新产品和解决方案，例如支持多种便携式医疗保健领域的高精度、低功耗片上计量仪ADuCM350已在国内和国外的几家有代表性的大客户中都取得里程碑式的进展。
