描述

ADL5536ARKZ-R7是一款20dB线性放大器，工作频率最高达1GHz，可用于各种蜂窝、有线电视、军事和仪器仪表设备。在现有的内部匹配IF增益模块中，提供的动态范围最高。在整个1GHz频率范围内，同时提供极低的噪声系数和非常高的OIP3特性即可达到这一性能。还在整个频率范围内提供极其平坦的增益和P1dB，并且不随温度、电源及器件的不同而改变。

产品概述

产品型号	ADL5536ARKZ-R7
描述	IC射频AMP GP 20MHZ-1GHZ SOT89-3
分类	射频/中频和RFID，射频放大器
制造商	ADI公司
电压-电源	4.5V〜5.5V
包装/箱	TO-243AA
供应商设备包装	SOT-89-3
基本零件号	ADL5536

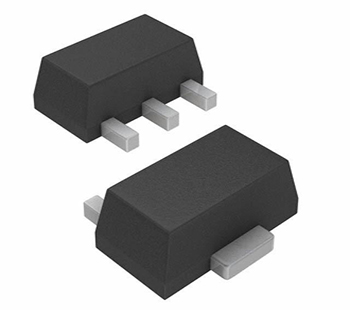

产品图片

ADL5536ARKZ-R7

规格参数

产品种类	射频放大器
零件状态	活性
系列	ADL5536
类型	通用放大器
技术	Si
工作频率	20MHz至1GHz
P1dB-压缩点	19.7dBm
增益	18.1分贝
工作电源电压	5伏
NF—噪声系数	2.8分贝
测试频率	1000兆赫
OIP3-三阶截点	40.5dBm
工作电源电流	105mA
最小工作温度	-40℃
最大工作温度	+85℃
通道数量	1路
开发套件	ADL5536-EVALZ
Pd-功率耗散	650毫瓦
高度	1.6毫米
长度	4.6毫米
宽度	2.6毫米
包装	卷带式(TR)
安装风格	贴片/贴片
封装/箱体	贴片/贴片

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	1(无限制)

引脚图

封装

ADL5536ARKZ-R7封装

替代型号

型号	制造商	品名	描述
ADL5602ARKZ-R7	亚德诺	放大器IC与RF模块	18.3DB，50MHZ-4GHZ，SOT-89-3
ADL5535ARKZ-R7	亚德诺	放大器IC与RF模块	16.7DB，20MHZ-1GHZ，SOT-89-3

PDF资料

应用笔记

类型	标题
PDF	ADL5536ARKZ-R7其他数据使用手册.pdf
PDF	ADL5536ARKZ-R7开发手册.pdf
