ADF4113BRUZ_中文资料_ADI_规格参数_封装_PDF

1.产品概述 2.产品图片 3.规格参数 4.环境与出口分类 5.特点 6.CAD模型 7.封装 8.PDF资料 9.产品制造商介绍

从Kynix购入该产品

加入购物车

产品概述

产品型号	ADF4113BRUZ
描述	IC SYNTH PLL射频4.0GHZ 16-TSSOP
分类	集成电路(IC)，时钟/计时-时钟发生器，PLL，频率合成器
制造商	ADI公司
打包	管
零件状态	活性
电压-电源	2.7V〜5.5V
工作温度	-40°C〜85°C
包装/箱	16-TSSOP(0.173英寸，4.40mm宽度)
供应商设备包装	16-TSSOP
基本零件号	ADF4113

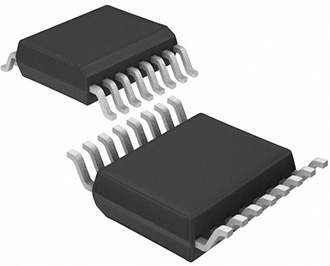

产品图片

ADF4113BRUZ

规格参数

制造商包装说明	无铅，MO-153AB，TSSOP-16
符合REACH	是
符合欧盟RoHS	是
符合中国RoHS	是
状态	活性
模拟IC-其他类型	PLL频率合成器
JESD-30代码	R-PDSO-G16
JESD-609代码	e3
功能数量	1个
端子数	16
最低工作温度	-40℃
最高工作温度	85℃
包装主体材料	塑料/环氧树脂
包装代码	TSSOP
包装等效代码	TSSOP16，.25
包装形状	长方形
包装形式	小轮廓，薄型轮廓，缩孔
峰值回流温度(℃)	260
座高	1.2毫米
子类别	PLL或频率合成电路
最大电源电流(Isup)	11.0毫安
电源电压标称(Vsup)	3.0伏
电源电压最小值(Vsup)	2.7伏
电源电压最大值(Vsup)	5.5伏
安装类型	表面贴装
技术	集成电路
温度等级	产业
终端完成	磨砂锡(Sn)
终端表格	鸥翼型
端子间距	0.65毫米
终端位置	双
时间@峰值回流温度-最大值(秒)	30
长度	5.0毫米
宽度	4.4毫米

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	1(无限制)

特点

可编程电荷泵电流
可编程双模预分频器：8/9、16/17、32/33、64/65
可编程反冲防回差脉冲宽度
三线式串行接口
数字锁定检测
省电模式

CAD模型

ADF4113BRUZ符号

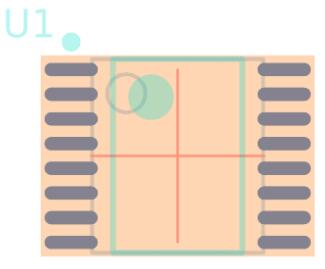

ADF4113BRUZ脚印

封装

ADF4113BRUZ封装

PDF资料

产品制造商介绍

亚德诺半导体技术有限公司(英语：Analog Devices，NYSE：ADI)是一家财富500强美国的跨国半导体装置生产商。亚德诺半导体技术有限公司专为消费与工业产品制造ADC、DAC、MEMS与DSP芯片。他们目前正在设计大小范围为65奈米到3微米的电路。该公司总部位于麻省诺伍德市，于美国与爱尔兰利默里克市拥有生产工厂，于菲律宾拥有巨大的包装设备，开发中心位于以色列、中国北京及上海、日本东京、台湾台北、苏格兰爱丁堡、澳洲墨尔本、印度海得拉巴及班加洛、德国慕尼黑、西班牙瓦仑西瓦与其他地方。
