主页  元器件信息库   ADC12D1800RFIUT

九月 23 2020

ADC12D1800RFIUT_中文资料_TI_规格参数_PDF_特点

从Kynix购入该产品

产品概述

产品型号

ADC12D1800RFIUT

描述

集成电路ADC 12BIT FOLD INTERP 292BGA

分类

集成电路(IC),数据采集-模数转换器(ADC)

制造商

德州仪器

打包

零件状态

活性

电压-电源,模拟

1.8V〜2V

电压-电源,数字

1.8V〜2V

工作温度

-40°C〜85°C

包装/箱

292-BGA裸露焊盘

供应商设备包装

292-BGA(27x27)

基本零件号

ADC12D

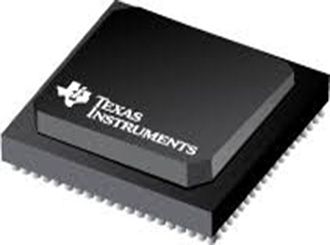

产品图片

ADC12D1800RFIUT

ADC12D1800RFIUT

规格参数

转换器类型

A / D转换器

JESD-30代码

S-PBGA-B292

位数

12

功能数量

2

端子数

292

输入类型

微分

最低工作温度

-40℃

最高工作温度

85℃

输出位码

偏移二进制,2的补码二进制

包装主体材料

塑料/环氧树脂

包装代码

BGA

包装等效代码

BGA292,20X20,50

包装形状

四方形

包装形式

网格阵列

子类别

模数转换器

电源电压标称

1.9伏

安装类型

表面贴装

技术

CMOS

温度等级

产业

终端表格

端子间距

1.27毫米

终端位置

底部

环境与出口分类

RoHS状态

符合RoHS规定

水分敏感性水平(MSL)

3(168小时)

特点

  • 高达fIN=2.7GHz或更高的出色噪声和线性度

  • 可配置为3.6GSPS交错或1800MSPS双ADC

  • 适用于高带宽,高采样率应用的新型DESCLKIQ模式

  • 与ADC1xD1x00,ADC12Dx00RF引脚兼容

  • 用于多芯片同步的自动同步功能

  • 内部端接,缓冲差分模拟输入

  • 交错定时自动和手动偏斜调整

  • 用于系统调试的输出测试模式

  • 时间戳功能可捕获外部触发

  • 可编程增益,偏移和tAD调整

  • 1:1非解复用或1:2解复用的LVDS输出

  • 关键规格:

  • 分辨率:12位

  • 交错式3.6GSPSADC(均为典型值)

  • IMD3(Fin=2.7GHz,-13dBFS)–62dBc

  • IMD3(在-16dBFS时,Fin=2.7GHz)–64dBc

  • 本底噪声密度-155.0dBm/Hz

  • 功率4.29瓦

  • 双路1800MSPSADC,Fin=498MHz

  • ENOB9.3位(典型值)

  • SNR58.1dB(类型)

  • SFDR71.7dBc(典型值)

  • 每通道功率2.15W(典型值)

CAD模型

ADC12D1800RFIUT符号

ADC12D1800RFIUT符号

ADC12D1800RFIUT脚印

ADC12D1800RFIUT脚印

PDF资料

产品制造商介绍

德州仪器(英语:Texas Instruments, TI)是一家位于美国德克萨斯州达拉斯的跨国公司,以开发、制造、销售半导体和计算器技术闻名于世,主要从事数字信号处理与模拟电路方面的研究、制造和销售。德州仪器是世界第三大半导体制造商,仅次于英特尔,三星;是移动电话的第二大芯片供应商,仅次于高通;同时也是在世界范围内的第一大数字信号处理器(DSP)和模拟半导体组件的制造商,其产品还包括计算器、微控制器以及多核处理器。德州仪器居世界半导体公司20强。
