AD9244BSTZ-40_中文资料_ADI_规格参数_封装_PDF

产品概述

产品型号

AD9244BSTZ-40

描述

IC ADC 14BIT直插48LQFP

分类

集成电路(IC),数据采集-模数转换器(ADC)

制造商

ADI公司

打包

托盘

电压-电源,模拟

5伏

电压-电源,数字

2.7V〜5.25V

工作温度

-40°C〜85°C

包装/箱

48-LQFP

供应商设备包装

48-LQFP(7x7)

基本零件号

AD9244

产品图片

AD9244BSTZ-40

AD9244BSTZ-40

规格参数

制造商包装说明

无铅,MS-026-BBC,LQFP-48

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

转换器类型

ADC

模拟输入电压-最小值

0.5伏

模拟输入最大电压

4.0伏

JESD-30代码

S-PQFP-G48

JESD-609代码

e3

线性最大误差(EL)

0.0244%

模拟输入通道数

1.0

位数

14

功能数量

1个

端子数

48

最低工作温度

-40℃

最高工作温度

85℃

输出位码

BINARY,2的补码BINARY

输出格式

平行,字

包装主体材料

塑料/环氧树脂

包装代码

LFQFP

包装等效代码

QFP48,.35SQ,20

包装形状

四方形

包装形式

FLATPACK,低调,精细间距

峰值回流温度(℃)

260

采样保持/跟踪保持

采样

采样率

40.0兆赫

座高

1.6毫米

子类别

模数转换器

电源电压标称

5.0伏

安装类型

表面贴装

技术

CMOS

温度等级

产业

终端完成

磨砂锡(Sn)

终端表格

鸥翼型

端子间距

0.5毫米

终端位置

QUAD

时间@峰值回流温度-最大值(秒)

30

长度

7.0毫米

宽度

7.0毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

特点

  • 片内参考和采样保持

  • 微分非线性误差-±0.7LSB

  • 保证在整个温度范围内都不会丢失代码

  • 超出范围指示器

  • 直二进制或二进制补码输出数据

  • 时钟占空比稳定器

  • 输出使能功能

应用领域

  • 能源管理

CAD模型

AD9244BSTZ-40符号

AD9244BSTZ-40符号

AD9244BSTZ-40脚印

AD9244BSTZ-40脚印

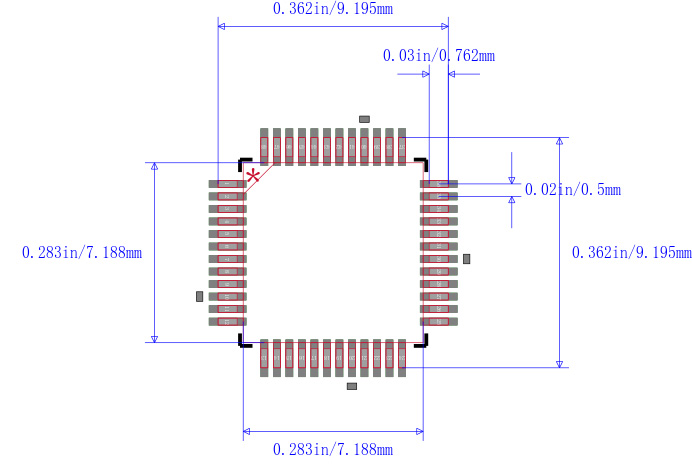

封装

AD9244BSTZ-40封装

AD9244BSTZ-40封装

PDF资料
