AD829AQ中文资料与封装

1.描述 2.产品概述 3.产品图片 4.规格参数 5.环境与出口分类 6.引脚图 7.封装 8.替代型号 9.PDF资料 10.产品制造商介绍

从Kynix购入该产品

加入购物车

描述

AD829AQ是一款低噪声(1.7nV/√Hz)、高速运算放大器，具有自定义补偿特性，用户可以在±1至±20范围内设置增益，同时保持50MHz以上带宽。它在3.58MHz和4.43MHz条件下，差分相位和差分增益误差分别为0.04°和0.02%，可以驱动反转端接的50Ω或75Ω电缆，因此特别适合专业视频应用。AD829AQ仅需5mA电源电流便可实现230V/µs无补偿压摆率和120MHz增益带宽积。而且AD829AQ的外部补偿引脚使它拥有异常丰富的功能。例如，针对指定负载和电源电压，可以选择补偿来优化带宽。用作增益为2的线路驱动器时，以1dB峰值的代价就可以将-3dB带宽提高至95MHz。此外，AD829AQ的输出也可以箝位在外部补偿引脚上。

产品概述

产品型号	AD829AQ
描述	IC AMP电压反馈8CERDIP
分类	集成电路(IC)，线性-放大器-视频放大器和模块
制造商	ADI公司
打包	管
电压-电源，单/双(±)	±4.5V〜18V
包装/箱	8-CDIP(0.300英寸，7.62mm)
供应商设备包装	8-CERDIP
基本零件号	AD829

产品图片

AD829AQ

规格参数

制造商包装说明	DIP-8
状态	活性
消费类IC	视频放大器
JESD-30代码	R-GDIP-T8
JESD-609代码	00
通道数	1个
功能数量	1个
端子数	8
最低工作温度	-40℃
最高工作温度	125℃
包装主体材料	陶瓷，玻璃密封
包装代码	DIP
包装形状	长方形
包装形式	IN-LINE
座高	5.08毫米
电源电压最小值(Vsup)	4.5伏
电源电压最大值(Vsup)	18.0伏
安装类型	通孔
技术	双极
温度等级	汽车业
终端完成	锡/铅(Sn / Pb)
终端表格	贯穿孔
端子间距	2.54毫米
终端位置	双
宽度	7.62毫米

环境与出口分类

属性	描述
REACH状态	非REACH产品
无铅	无铅
辐射硬化	不
REACH SVHC	无SVHC
RoHS状态	符合RoHS规定
水分敏感性水平(MSL)	1(无限制)

引脚图

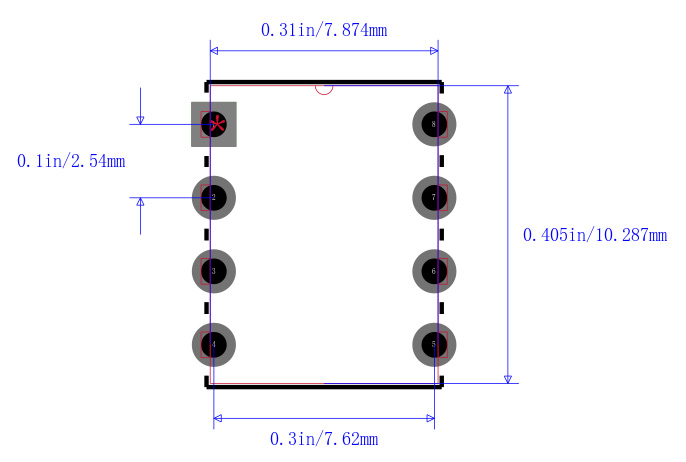

封装

AD829AQ封装

替代型号

型号	制造商	品名	描述
AD829SQ	亚德诺	视频放大器	适用于各种应用
5962-9312901MPA	亚德诺	运算放大器	SOIC 8Pin
AD829SQ/883B	亚德诺	运算放大器	SOIC 300MHz 8Pin

PDF资料

产品制造商介绍

亚德诺半导体技术有限公司(英语：Analog Devices，NYSE：ADI)是一家财富500强美国的跨国半导体装置生产商。亚德诺半导体技术有限公司专为消费与工业产品制造ADC、DAC、MEMS与DSP芯片。ADI公司是业界认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。而作为领先业界40多年的高性能模拟集成电路(IC)制造商，ADI的产品用于模拟信号和数字信号处理领域。
