元器件信息库 AD811
六月 28 2019
AD811中文资料_引脚图_PDF下载_参数_封装
描述
AD811是美国ADI公司推出的视频运算放大器系列产品中的一种产品， 具有高速、高频、宽频带、低噪声等优异特性， 并且是电流反馈运算放大器。它针对广播质量级的视频系统进行了优化设计。因此， 在视频系统的电子线路中， 是一种极好的首选器件。AD811是一款宽带电流反馈型运算放大器，因此可在整个宽增益范围内保持这一带宽。该放大器还具有1.9 nV/√Hz的低电压噪声、20 pA/√Hz的低电流噪声以及出色的直流精度，适合宽动态范围应用。

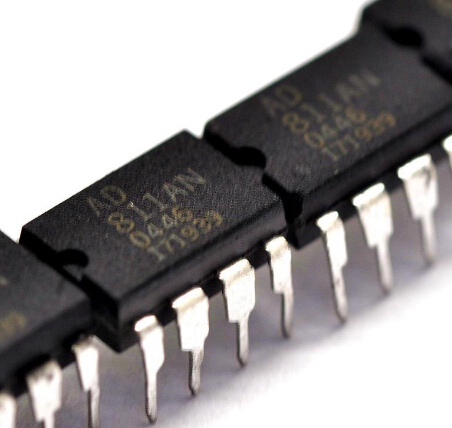

AD811
规格参数
产品型号 | AD811 |
品牌商 | ADI |
输出摆幅 | ±2.3 V(75 Ω负载) |
输入失调电压 | 3mV(最大值) |
电压噪声 | 1.9 nV/√Hz |
额定电源电压 | ±5V和±15V |
特点
高速
140 MHz带宽(3 dB，G = +1)
120 MHz带宽(3 dB，G = +2)
35 MHz带宽(0.1 dB，G = + 2)
2500 V /μs压摆率
25 ns建立时间为0.1 %(对于2 V步骤)
65 ns建立时间为0.01%(对于10 V步长)
出色的直流精度
3 mV最大输入电压
低失真：THD = -74 dB @ 10 MHz
出色的视频性能(R L =150Ω)
0.01%差分增益，0.01°差分相位
电压噪声为1.9 nV /√Hz
灵活的工作
指定为±5 V和±15 V工作
±2.3 V输出摆幅为75Ω负载
(V S =±5 V)
应用领域
APPLICA Ť离子
视频交叉点切换器，多媒体广播系统
HDTV兼容系统
视频线路驱动器，分配放大器
ADC / DAC缓冲器
DC恢复电路
医疗
超声
PET
伽玛
计数器应用
引脚图
封装
PDF资料
产品制造商介绍
ADI公司(纳斯达克代码：阿迪又名亚德诺半导体技术(上海)有限公司是高性能模拟、混合信号和数字信号处理(Dsp)集成电路(IC)设计、制造和营销方面世界领先的企业，产品涉及几乎所有类型的电子电器设备。自1965年成立以来，我们一直专注于积极应对电子设备中信号处理的相关工程挑战。全世界有超过100，000家客户在使用我们的信号处理产品，这些产品在转换、调节、处理物理现象时发挥着十分重要的作用，例如将温度、压力、声音、光、速度和运动转换为电信号以用于各种电子设备。我们关注重要的战略市场，在这些市场我们的信号处理技术经常是帮助客户产品实现差异化的关键因素，如工业、汽车、通信和消费电子市场等。
我们生产各种创新产品--包括数据转换器、放大器和线性产品、射频(RF)IC、电源管理产品、基于微机电系统(MEMS)技术的传感器、其他类型传感器以及信号处理产品，包括dsp和其他处理器--全部是为满足广大客户的需求而设计。
