产品概述

产品型号	AD7656BSTZ
描述	集成电路ADC 16BIT SAR 64LQFP
分类	集成电路(IC)，数据采集-模数转换器(ADC)
制造商	ADI公司
系列	iCMOS®
打包	托盘
零件状态	活性
电压-电源，模拟	5伏
电压-电源，数字	5伏
工作温度	-40°C〜85°C
包装/箱	64-LQFP
供应商设备包装	64-LQFP(10x10)
基本零件号	AD7656

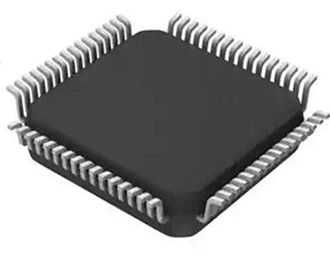

产品图片

AD7656BSTZ

规格参数

制造商包装说明	符合ROHS标准，MS-026BCD，LQFP-64
符合REACH	是
符合欧盟RoHS	是
符合中国RoHS	是
状态	活性
转换器类型	ADC，SAR
模拟输入电压-最小值	-10.0伏
模拟输入最大电压	12.0伏
转换时间上限	3.1微秒
JESD-30代码	S-PQFP-G64
JESD-609代码	e3
线性最大误差(EL)	0.0046%
负电源电压标称值	-5.0伏
模拟输入通道数	6.0
位数	16
功能数量	1
端子数	64
最低工作温度	-40℃
最高工作温度	85℃
输出位码	2的补码二进制
输出格式	串行，并行，字
包装主体材料	塑料/环氧树脂
包装代码	LFQFP
包装等效代码	QFP64，.47SQ，20
包装形状	四方形
包装形式	FLATPACK，低调，精细间距
峰值回流温度(℃)	260
采样保持/跟踪保持	跟踪
采样率	0.25兆赫
座高	1.6毫米
子类别	模数转换器
电源电压标称	5.0伏
安装类型	表面贴装
技术	CMOS
温度等级	产业
终端完成	磨砂锡(Sn)
终端表格	鸥翼型
端子间距	0.5毫米
终端位置	QUAD
时间@峰值回流温度最大值(秒)	40
长度	10.0毫米
宽度	10.0毫米

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	3(168小时)

特点

6个独立ADC
真双极性模拟输入
引脚/软件可选范围： ±10 V、±5 V
高吞吐速率： 250 kSPS
iCMOS™工艺技术
低功耗

140 mW(250 kSPS，5 V电源)

宽输入带宽：86.5 dB SNR(50 kHz输入频率)
片内基准电压源及缓冲器
并行、串行和菊花链接口模式
高速串行接口：SPI®/QSPI™/MICROWIRE™/DSP兼容
待机模式： 100 µW(最大值)
64引脚LQFP

应用领域

电源管理
传感与仪表
自动化与过程控制

CAD模型

AD7656BSTZ符号

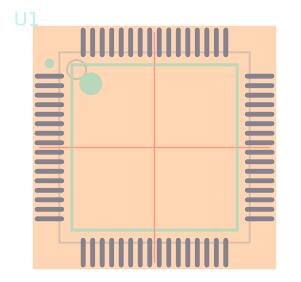

AD7656BSTZ脚印

PDF资料

产品制造商介绍

ADI公司(亚德诺半导体技术有限公司)是业界认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路(IC)制造商，ADI的产品用于模拟信号和数字信号处理领域。公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。目前他们正在设计大小范围为65奈米到3微米的电路。
