AD7510DIKQ引脚图与PDF资料
描述
AD7510DIKQ是一系列防闭锁的介质隔离CMOS开关,具有高于电源±25V的过压保护功能。由四个独立的SPST模拟开关组成,采用16引脚DIP或20端子表面贴装封装。这些优点是在不牺牲低“导通”电阻 (750) 或低漏电流 (S00pA) 的情况下获得的,这是模拟开关的主要特性。通过结合独特的电路设计和介电隔离的CMOS工艺,实现了极低的功耗、过压保护和TTLCMOS直接接口。氮化硅钝化确保了长期稳定性,而单片结构提供了可靠性。
产品概述
产品型号 | AD7510DIKQ |
描述 | IC OPAMP DIFF 500KHZ 8SOIC |
制造商 | ADI公司 |
工作温度 | -25°C〜85°C(TA) |
电压-电源,双(V±) | ±15伏 |
包装/箱 | 16-CDIP(0.300英寸,7.62mm) |
供应商设备包装 | 16个CDIP |
基本零件号 | AD7511 |
产品图片
AD7510DIKQ
规格参数
产品种类 | 模拟开关 IC |
通道数量 | 4通道 |
配置 | 4 x SPST |
导通电阻—最大值 | 100欧姆 |
最小双重电源电压 | -15伏 |
最大双重电源电压 | 15伏 |
运行时间—最大值 | 180毫微秒 |
空闲时间—最大值 | 350 ns |
功耗 | 450兆瓦 |
反抗 | 100Ω |
供应类型 | 双重 |
投掷配置 | 单刀单掷 |
关断延迟时间 | 350 ns |
开启延迟时间 | 180毫微秒 |
系列 | AD7510 |
电源类型 | 双电源 |
电源电流—最大值 | 800微安 |
Pd-功率耗散 | 450兆瓦 |
产品类型 | 模拟开关IC |
开关直流 | 50 mA |
高度 | 3.56毫米(最大) |
长度 | 21.34毫米(最大) |
宽度 | 7.87毫米(最大) |
封装 | 管子 |
安装风格 | 通孔 |
封装 / 箱体 | CDIP-16 |
环境与出口分类
无铅 | 含铅 |
辐射硬化 | 不 |
RoHS指令 | 合规 |
引脚图

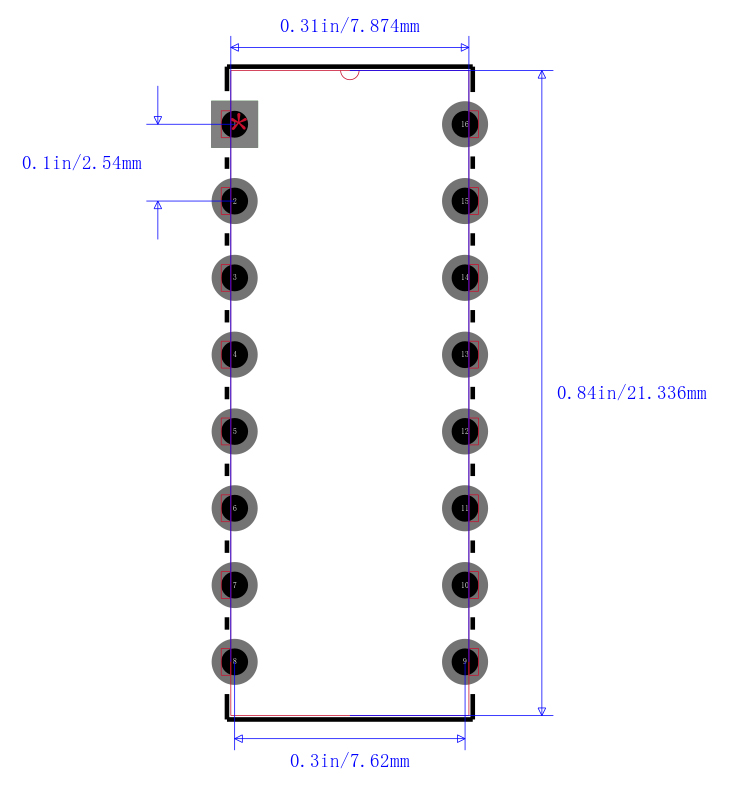

封装
AD7510DIKQ封装
替代型号
型号 | 制造商 | 品名 | 描述 |
AD7510DIKN | 亚德诺 | 接口芯片 | 16-Pin PDIP |
AD7510DIJQ | 亚德诺 | 接口芯片 | 16-Pin CDIP |
AD7510DISQ | 亚德诺 | 接口芯片 | CDIP 4Bit 16Pin |
PDF资料
