AD625SD_中文资料_ADI_规格参数_电路图_引脚图_封装_PDF

库存: 66
从Kynix购入该产品

产品概述

产品型号

AD625SD

描述

IC INST AMP 1电路16CDIP

分类

集成电路(IC),线性-放大器-仪表,运算放大器,缓冲放大器

制造商

ADI公司

打包

电压-电源,单/双(±)

±6V〜18V

工作温度

-55°C〜125°C

包装/箱

16-CDIP(0.300英寸,7.62mm)

供应商设备包装

16 CDIP

基本零件号

AD625

产品图片

AD625SD

AD625SD

规格参数

制造商包装说明

DIP-16

状态

活性

功放类型

仪表放大器

平均偏置电流最大值(IIB)

0.05微安

带宽(3dB)-标准

0.65兆赫

共模抑制比-最小值

70.0分贝

输入失调电流最大值(IIO)

0.035 µA

输入失调电压最大值

200.0 µV

JESD-30代码

R-CDIP-T16

JESD-609代码

00

负电源电压极限最大值

-18.0伏

负电源电压标称(Vsup)

-15.0伏

非线性最大值

0.01%

功能数量

1个

端子数

16

最低工作温度

-55℃

最高工作温度

125℃

包装主体材料

陶瓷,金属密封

包装代码

DIP

包装等效代码

DIP16,.3

包装形状

长方形

包装形式

IN-LINE

座高

3.553毫米

摆率标称

5.0 V /秒

子类别

仪表放大器

最大电源电流

5.0毫安

电源电压极限最大值

18.0伏

电源电压标称(Vsup)

15.0伏

安装类型

通孔

技术

双极

温度等级

军事

终端完成

锡/铅(Sn63Pb37)

终端表格

贯穿孔

端子间距

2.54毫米

终端位置

电压增益标称

10.0

最小电压增益

1.0

电压增益最大值

10000.0

长度

20.32毫米

宽度

7.62毫米

环境与出口分类

RoHS状态

符合RoHS规定

水分敏感性水平(MSL)

1(无限制)

电路图

引脚图

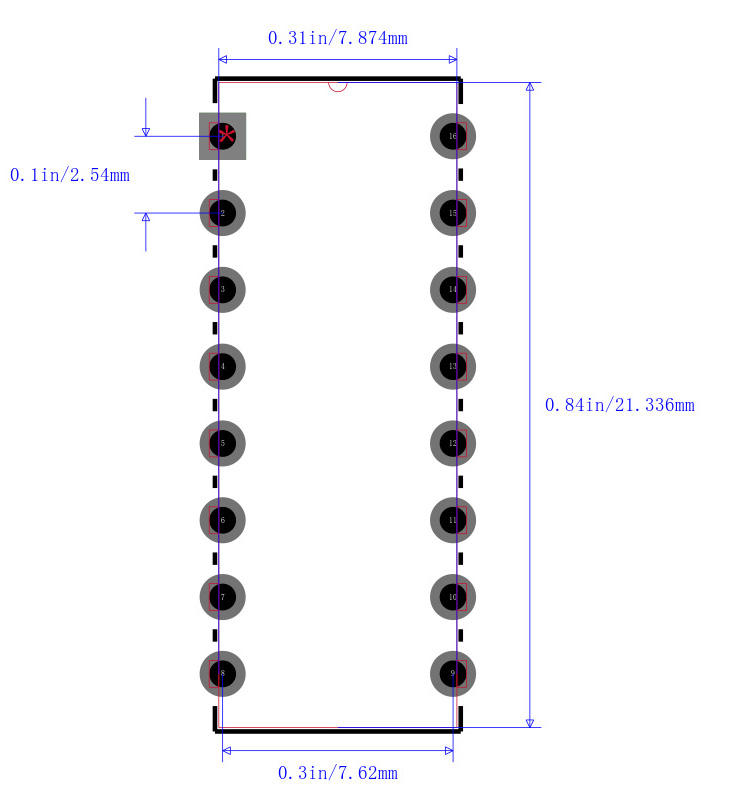

封装

AD625SD封装

AD625SD封装

PDF资料
