AD526BDZ引脚图与封装
从Kynix购入该产品
描述
AD526BDZ是一款单端、单芯片软件可编程增益放大器(SPGA),提供1、2、4、8、16五种增益。它是一款完整的解决方案,配有放大器、电阻网络和TTL兼容型锁存输入,无需外部器件。可以在锁存模式或透明模式下工作,便于系统设计人员灵活使用。当输出与远端或低阻抗负载相连时,驱动/检测配置可确保精度不变。
AD526BDZ提供一种商用级产品(J级,0°C至+70°C)和三种工业级产品(A、B、C级,-40°C至+85°C)。S级的额定温度范围为-55°C至+125°C。军用型号按照MIL-STD883BRevC标准提供。J级采用16引脚塑封DIP封装,其它等级采用16引脚密封侧面钎焊陶瓷DIP封装。
产品概述
产品型号 | AD526BDZ |
描述 | IC OPAMP PGA 1电路16CDIP |
分类 | 集成电路(IC),线性-放大器-仪表,运算放大器,缓冲放大器 |
制造商 | ADI公司 |
电压-电源,单/双(±) | ±4.5V〜16.5V |
工作温度 | -40°C〜85°C |
包装/箱 | 16-CDIP(0.300英寸,7.62mm) |
供应商设备包装 | 16个CDIP |
基本零件号 | AD526 |
产品图片
AD526BDZ
规格参数
产品种类 | 特殊用途放大器 |
系列 | AD526 |
零件状态 | 活性 |
放大器类型 | 可变增益放大器 |
SR-转换速率 | 6V/us |
Ib-输入偏流 | 50帕 |
Vos-输入偏置电压 | 700微伏 |
工作电源电流 | 10mA |
输入类型 | 数字 |
电源类型 | 双 |
输入电压范围—最大 | 12伏 |
3dB带宽 | 4兆赫 |
双重电源电压 | +/-5V,+/-9V,+/-12V,+/-15V |
en-输入电压噪声密度 | 70nV/平方赫兹 |
增益V/V | 1V/V至16V/V |
工作电源电压 | 4.5V至16.5V |
放大器数量 | 1个 |
通道数 | 1个 |
电路数 | 1个 |
元素数 | 1个 |
高度 | 3.56毫米 |
长度 | 21.34毫米 |
宽度 | 7.87毫米 |
安装风格 | 通孔 |
封装/箱体 | 通孔 |
封装 | 管子 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |

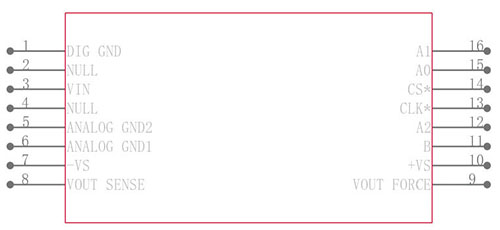

引脚图

封装
AD526BDZ封装
替代型号
型号 | 制造商 | 品名 | 描述 |
AD526CDZ | ADI | 放大器、电荷 | SOIC 16Pin 24V/us 1Channel |
AD526BD | ADI | 放大器、电荷 | SOIC 16Pin 24V/us 1Channel |
AD526CD | ADI | 放大器、电荷 | CDIP 16Pin 24V/us 1Channel |
PDF资料
应用笔记
类型 | 标题 |
PDF | |
PDF |
产品制造商介绍
亚德诺半导体技术有限公司(英语:Analog Devices,NYSE:ADI)是一家财富500强美国的跨国半导体装置生产商。ADI公司以创新为基石,致力于通信基础设施、工业自动化、工业仪表、汽车电子以及医疗保健等领域的研发与投入,为解决各行各业面对的挑战,提供高性能的产品及解决方案。在可穿戴电子领域,ADI拥有一系列创新产品和解决方案,例如支持多种便携式医疗保健领域的高精度、低功耗片上计量仪ADuCM350已在国内和国外的几家有代表性的大客户中都取得里程碑式的进展。
