时间继电器的工作原理及类型


目录

1.什么是时间继电器

1.1定义

1.2电器结构

2.时间继电器的工作原理

3.时间继电器的类型

3.1根据工作原理分类

3.2根据延迟方式分类

4.时间继电器的常见问题

  时间继电器是指在规定的准确时间内,增加(或去除)输入动作信号后,其输出电路需要发生明显变化(或触点动作)的一种继电器。它是在电压较低或电流较小的电路中使用的电气元件,用于接通或关断较高电压和较大电流的电路。随着电子技术的发展,电子时间继电器已成为时间继电器中的主流产品。采用大规模集成电路技术的电子智能数显时间继电器具有多种工作模式,不仅可以实现长延时,而且延时精度高,体积小,调整方便,使用寿命长,使控制系统更简单并且更可靠。时间继电器还具有自动监控功能,时间继电器与其他设备共同组成程序空间路径,实现设备的自动化运行。

  1.什么是时间继电器

  1.1定义

  时间继电器是电气控制系统中非常重要的部件。在很多控制系统中,使用时间继电器来实现延时控制。时间继电器是一种利用电磁或机械作用原理延迟触点闭合或断开的自动控制电器,它的特点是从吸引线圈得到信号到触点动作有一个延迟,时间继电器一般用于控制具有时间功能的电机启动过程。

时间继电器

图1 时间继电器

  综上所述,延时器的主要作用是作为简单程序控制中的一个执行装置。当它接收到启动信号时,它开始计时,计时结束后,其工作触点断开或闭合,以促进后续电路工作。一般来说,时间继电器的延迟性能可以在设计范围内进行调整,以方便调整其延迟时间。此外,仅靠一个时间继电器可能无法做到关闭。关闭一段时间后,它会再次打开。它是一个延时关闭和打开的循环,但是配置一定数量的时间继电器和中间继电器就可以了。

  1.2电器结构

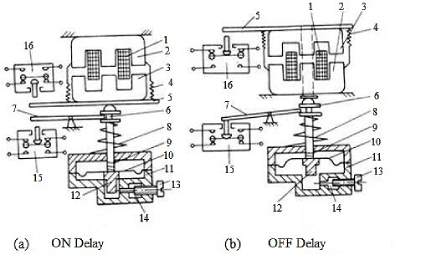

空气阻尼时间继电器

图2 空气阻尼时间继电器

1线圈5推板9弱弹簧
13调整螺丝
2铁芯
6活塞杆
10橡胶膜
14进气口
3电枢
7杠杆
11气室壁
15微动开关
4反应弹簧
8春天
12活塞
16微动开关

  2.时间继电器的工作原理

  时间继电器广泛应用于遥控、电信、自动控制等电子设备中,是最重要的控制元件之一。当线圈通电时,衔铁和托盘被铁芯吸引并瞬间向下移动,使动作触点闭合或断开,但活塞杆和杠杆不能与衔铁同时下落,因为活塞杆的上端与气室内的橡胶膜相连。

  当活塞杆在释放弹簧的作用下开始向下移动时,橡胶膜向下凹。气室内的空气变稀薄,使活塞杆受阻尼而缓慢下降。一定时间后,活塞杆下降到一定位置,然后通过杠杆推动延时触点动作,使动触点断开和闭合。从线圈通电到延时触点完成动作的时间就是继电器的延时时间。延迟时间的长短可以通过用螺丝调节气室进风孔的大小来改变。吸气线圈断电后,继电器依靠弹簧恢复,并且空气通过出风口快速排出。

  3.时间继电器的类型

  3.1根据工作原理分类

  根据工作原理的不同,时间继电器可分为空气阻尼时间继电器、电动时间继电器、电磁时间继电器、电子时间继电器等。

  • 空气阻尼时间继电器

  该类型是利用空气通过小孔时的阻尼原理得到的。其结构由电磁系统、延时机构和触点三部分组成。电磁机构为双口直动式,触点系统为微动开关,延时机构采用气囊阻尼器。

  • 电子时间继电器

  利用RC电路中电容电压不能跳跃的原理,只能按照指数规律逐渐变化,即通过电阻尼特性获得延迟。特点:延时范围广,精度高(一般为5%左右),体积小,抗震,调整方便。

  • 电动时间继电器

  使用微型同步电机驱动减速齿轮系获得延时。特点:延时范围广,最长可达72小时,延时精度可达1%。同时,延迟值不受电压波动和环境温度的影响。

  其延时范围和精度是其他时间继电器无法比拟的。其缺点是结构复杂、体积大、寿命短、价格高、精度受电源频率影响。

  • 电磁时间继电器

  利用电磁线圈切断后磁通量缓慢衰减的原理,延迟磁系衔铁的释放,从而获得触点的延迟动作。它的特点是接触容量大,所以控制容量大。但延迟时间范围小,精度稍差,所以主要用于直流电路的控制。

  3.2根据延迟方式分类

  基于时间继电器的延迟方式,时间继电器可分为两种类型:接通延迟型和断开延迟型。

  • 接通延迟型时间继电器

  接到输入信号后立即开始延时。延时完成后,其执行部分输出信号来操纵控制电路。当输入信号消失后,继电器立即恢复动作前的状态。

接通延迟型时间继电器

  • 断开延迟型时间继电器

  断开延迟型时间继电器刚好相反。当得到输入信号时,执行部分立即有输出信号。输入信号消失后,继电器需要一定的延时才能恢复到动作前的状态。

断开延迟型时间继电器

  4.时间继电器的常见问题

  4.1什么是时间继电器电路?

  时间延迟继电器。延时继电器。继电器是由电路控制的开关。从本质上讲,中继发送的消息告诉某事开始。当汽车启动时,点火装置只是间接地与汽车的电池相互作用,因为继电器正在发送告诉汽车启动的信号。

  4.2如何制作时间继电器?

  这些继电器在线圈通电或断电与电枢运动之间提供“时间延迟”。这种继电器称为延时继电器。延时继电器由一个普通的机电继电器和一个控制电路组成,用于控制继电器的操作和定时。

  4.3什么是关断时间继电器?

  缩写为“NOTO”,这些继电器在线圈通电后立即关闭,并在线圈断电一段时间后打开。也称为常开、关断延迟继电器。3:常闭,定时开。

  4.4关闭时间定时器继电器如何工作?

  关闭延迟功能的操作

  施加输入电压后,时间延迟继电器准备好接受触发。应用触发器时,输出通电。移除触发器后,时间延迟(t)开始。在时间延迟(t)结束时,输出断电。

  4.5关延时和开延时定时器有什么区别?

  对于定时器ON延迟,定时器通过将定时器触发位置ON来启动,当设置时间过去时定时器输出位置ON。至于定时器关闭延迟,当定时器输入位关闭后经过设置时间时,定时器输出位关闭。

  4.6如何测试定时器继电器?

  • 负载测试

  • 将定时器调整为高延时,例如:2分钟。

  • 用125V给继电器通电并测量直流电流。

  • 记下定时器运行前的电流。

  • 2分钟后继电器将启动。记下操作后的电流。

  • 计算继电器功率(W)=125vx测量电流。

  4.7时间继电器的作用是什么?

  典型的时间延迟功能包括开启延迟、重复周期(开始关闭)、间隔、关闭延迟、可重新触发一次触发、重复周期(开始开启)、脉冲发生器、一次触发、开启/关闭延迟和内存锁存。
