中间继电器的结构与工作原理


目录

1.结构
2.工作原理

  中间继电器是一种通过控制电磁线圈的通断,将一个输入信号变成多个输出信号或将信号放大(即增大触头容量)的继电器。中间继电器是用来转换控制信号的中间元件,其输入信号为线圈的通电或断电信号,输出信号为触头的动作。它的触头数量较多,触头容量较大,各触头的额定电流相同。下面将介绍其的结构与工作原理:

中间继电器

中间继电器

  1.结构

  中间继电器的结构与小容量直动式交流低压接触器相似,也是由电磁系统和触头系统组成,不同的是中间继电器的触头容量较小(其额定电流一般为5A),各触头的额定电流相同,无主、辅触头之分,其结构如下图所示。主要由固定芯、动芯、弹簧、动触头、静触头、线圈、接线端子和外壳组成。

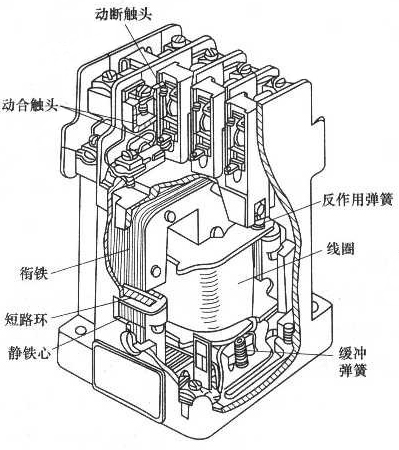

中间继电器结构图

  中间继电器的结构图

  2.工作原理

  中间继电器的线圈装在u形的导磁体上,导磁体上面有一个衔铁,导磁体两侧装有两排触点单片,在非动状态下将衔铁向上托起,使衔铁与导磁体之间保持一定的间隙,当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,便完成了信号的传递。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。

  以上就是中间继电器的结构与工作原理介绍了。中间继电器的种类很多,而且除了专门的中间继电器外,额定电流较小的接触器(5A)也常被用作中间继电器。将多个中间继电 器组合起来,还能构成各种逻辑运算与计数功能的线路。
