陶瓷晶振与石英晶振的区别


目录

1.起振时间不同
2.结构不同
3.材质不同
4.精度不同
5.价格不同

  石英晶振就是用石英材料做成的石英晶体谐振器,俗称晶振。尽管石英晶振的应用已有几十年的历史,但因其具有频率稳定度高这一特点,故在电子技术领域中一直占有重要的地位。尤其是信息技术(IT)产业的高速发展,更使这种晶振焕发出勃勃生机。而陶瓷晶振是根据他内部的芯片采用的“压电陶瓷芯片材料”而得名的;但这两者存在着本质的技术差别,而技术上的差别又导致了一些使用中的不同。具体有什么区别,下面一起看看:

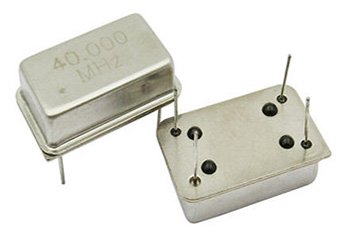

石英晶振

石英晶振

  1.起振时间不同

  石英晶振通过通电后较长时间才开始起振,时间一般在毫秒级。

  陶瓷晶振起振时间较短,通电后会立马起振,时间一般在纳秒级。

  2.结构不同

  石英晶振结构:压电体构成,无内置电容。

  陶瓷晶振:有压电体和内置电容构成,可以应客户要求,不加内置电容部分,只有压电体。

  3.材质不同

  石英晶振利用原生的压电材料切割成不同形状加工制作,它的频率受切割的轴向、大小及厚度的影响产生不同的频率,实际加工的石英晶振尺寸偏大,趋于满足高集成化、高密度表贴的电路设计。

  陶瓷晶振是通过人工技术处理,将细微的粉末给予压电效应、燃结成型,制作成所需要产品的尺寸。它是利用压电陶瓷材料配方制成,只能满足高度集成化电路设计,且陶瓷频率受压电材料厚度决定,频率与厚度成正比关系,厚度越厚频率越大。

  4.精度不同

  石英晶振是通过天然的材料制成,精度相对人工材料高,最高能达到10ppm-300ppm,可运用到高精度仪器及设备中,如航天航空器、卫星设备等电路场景中。

  陶瓷晶振是通过人工材料制成,精度上相对于石英晶振来说偏低,精度一般能达到300ppm-5000ppm,主要运用场景运用于手机、USB、玩具、游戏机、硬盘、MP Player、DVD/VCD、照相机、遥控器、各种驱动器等。

  5.价格不同

  同样的频率点,它们的价格和封装(插件和贴片)有很大关系,同是DIP或同是SMD的封装时,陶瓷谐振器比石英谐振器低的多。相同频点比较,如果石英谐振器最低的价格是0.4元,那陶瓷的可以是0.04元,相差很多。

陶瓷晶振

陶瓷晶振

  以上就是陶瓷晶振与石英晶振的区别介绍了。从技术参数上来说,石英晶振可以代替陶瓷晶振,但是陶瓷晶振不一定能代替石英晶振,陶瓷晶振多在电视遥控器、玩具产品等对精度要求不高的产品中,而在仪器仪表,通信通讯等消费类电子产品中要求精度高的地方就需要石英晶振。
