XC5VLX30-1FFG324I_中文资料_Xilinx_规格参数_PDF_特点

库存: 1142
从Kynix购入该产品

产品概述

产品型号

XC5VLX30-1FFG324I

描述

集成电路FPGA 220 I / O 324FCBGA

分类

集成电路(IC),嵌入式-FPGA(现场可编程门阵列)

制造商

Xilinx公司

系列

Virtex®-5LX

打包

托盘

零件状态

活性

电压-电源

0.95V〜1.05V

工作温度

-40°C〜100°C(TJ)

包装/箱

324-BBGA,FCBGA

供应商设备包装

324-FCBGA(19x19)

基本零件号

XC5VLX30

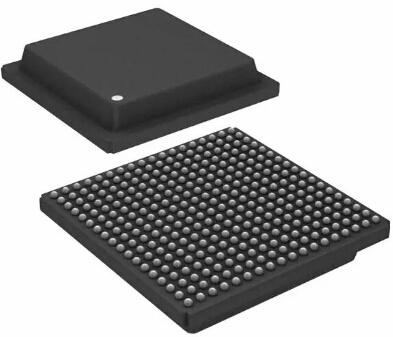

产品图片

XC5VLX30-1FFG324I

XC5VLX30-1FFG324I

规格参数

制造商包装说明

FBGA-1148

符合REACH

状态

活性

可编程逻辑类型

现场可编程门阵列

最大时钟频率

1028.0兆赫

JESD-30代码

S-PBGA-B1148

JESD-609代码

00

总RAM位

1179648

CLB数量

12288.0

输入数量

768.0

逻辑单元数

110592.0

输出数量

768.0

端子数

1148

最低工作温度

0℃

最高工作温度

85℃

包装主体材料

塑料/环氧树脂

包装代码

BGA

包装等效代码

BGA1148,34X34,40

包装形状

四方形

包装形式

网格阵列

峰值回流温度(℃)

225

座高

3.4毫米

子类别

现场可编程门阵列

电源电压标称

1.2伏

最小供电电压

1.14伏

最大电源电压

1.26伏

安装类型

表面贴装

技术

CMOS

温度等级

其他

终端完成

锡/铅(Sn63Pb37)

终端表格

端子间距

1.0毫米

终端位置

底部

时间@峰值回流温度-最大(秒)

30

长度

35.0毫米

宽度

35.0毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

4(72小时)

特点

●五个平台LX,LXT,SXT,TXT和FXT

。Virtex-5 LX:高性能通用逻辑应用

。Virtex-5 LXT:具有高级串行连接的高性能逻辑

。Virtex-5 SXT:具有高级串行连接的高性能信号处理应用

。Virtex-5 TXT:具有双密度高级串行连接的高性能系统

。Virtex-5 FXT:具有高级串行连接的高性能嵌入式系统

●跨平台兼容性

。LXT,SXT和FXT器件使用可调稳压器在同一封装中的占位面积兼容

●最先进,高性能,最佳利用的FPGA架构

。真正的6输入查找表(LUT)技术

。双5-LUT选项

。改进的减少跃点路由

。64位分布式RAM选项

。SRL32 / Dual SRL16选项

●强大的时钟管理磁贴(CMT)时钟

。数字时钟管理器(DCM)模块用于零延迟缓冲,频率合成和时钟相移

。PLL模块,用于输入抖动滤波,零延迟缓冲,频率合成和相位匹配时钟分频

●36 Kb块RAM / FIFO

。真正的双端口RAM块

。增强的可选可编程FIFO逻辑

。可编程的

。真正的双端口宽度高达x36

。简单的双端口宽度高达x72

。内置可选的纠错电路

。(可选)将每个块编程为两个独立的18-Kbit块

●高性能并行SelectIO技术

。1.2至3.3VI / O操作

。使用ChipSync™技术的源同步接口

。数控阻抗(DCI)有源终端

。灵活的细粒度I / O银行业务

。高速存储器接口支持

●先进的DSP48E Slice

。25 x 18,二进制补码,乘法

。可选的加法器,减法器和累加器

。可选流水线

。可选的按位逻辑功能

。专用级联连接

●灵活的配置选项

。SPI和并行FLASH接口

。多比特流支持,带有专用的后备重新配置逻辑

。自动总线宽度检测功能

●所有设备上的系统监视功能

。片上/片外热监控

。片内/片外电源监控

。JTAG访问所有监控数量

●用于PCI Express设计的集成端点模块

。LXT,SXT,TXT和FXT平台

。符合PCI Express基本规范1.1

。每个块x1,x4或x8通道支持

。与RocketIO™收发器配合使用

●三模10/100/1000 Mb / s以太网MAC

。LXT,SXT,TXT和FXT平台

。RocketIO收发器可以用作PHY或使用许多软MII(媒体独立接口)选项连接到外部PHY

●RocketIO GTP收发器100 Mb / s至3.75 Gb / s

。LXT和SXT平台

●RocketIO GTX收发器150 Mb / s至6.5 Gb / s

。TXT和FXT平台

●PowerPC 440微处理器

。仅FXT平台

。RISC架构

。7级流水线

。包括32 KB的指令和数据缓存

。优化的处理器接口结构(纵横制)

●65纳米铜CMOS工艺技术

●1.0V核心电压

●高信号完整性倒装芯片封装,提供标准或无铅封装选项

CAD模型

XC5VLX30-1FFG324I符号

XC5VLX30-1FFG324I符号

XC5VLX30-1FFG324I脚印

XC5VLX30-1FFG324I脚印

PDF资料

产品制造商介绍

Xilinx公司成立于1984年,总部设在加利福尼亚圣何塞市(SanJose)。Xilinx研发、制造并销售范围广泛的高级集成电路、软件设计工具以及作为预定义系统级功能的IP(IntellectualProperty)核。Virtex系列是Xilinx的高端产品,也是业界的顶级产品,Xilinx公司正是凭借Vitex系列产品赢得市场,从而获得FPGA供应商领头羊的地位。可以说Xilinx以其Virtex-6、Virtex-5、Virtex-4、Virtex-IIPro和Virtex-II系列FPGA产品引领现场可编程门阵列行业。
