TPD4E05U06DQAR_中文资料_TI_PDF下载_规格参数

库存: 10858
从Kynix购入该产品

产品概述

产品型号

TPD4E05U06DQAR

描述

TVS二极管5.5V 14V 10SON

分类

电路保护,TVS-二极管

制造商

德州仪器

打包

切割带(CT)

零件状态

活性

工作温度

-40°C〜125°C(TA)

包装/箱

10-UFDFN

供应商设备包装

10倍速(2.5x1)

基本零件号

TPD4E

产品图片

TPD4E05U06DQAR

TPD4E05U06DQAR

规格参数

制造商包装说明

USON-10

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

单向通道

4

二极管类型

变压器电压抑制器二极管

击穿电压标称值

7.5伏

击穿电压-最小值

6.5伏

击穿电压最大值

8.5伏

钳位电压最大值

14.0伏

组态

二极管元件材料

JESD-30代码

R-PDSO-N10

JESD-609代码

e4

非重复峰值转速功率最大损失

40.0瓦

元素数

1.0

端子数

10

最低工作温度

-40℃

最高工作温度

125℃

包装主体材料

塑料/环氧树脂

包装形状

长方形

包装形式

小轮廓

峰值回流温度(℃)

260

极性

单向

参考标准

IEC-61000-4-2、4-4、4-5

Rep Pk反向电压最大值

5.5伏

最大反向电流

0.01微安

反向测试电压

2.5伏

子类别

瞬态抑制器

安装类型

表面贴装

技术

AVALANCHE

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

无铅

终端位置

时间@峰值回流温度-最大(秒)

未标明

附加功能

超低电容

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

1(无限制)

特点

  • IEC 61000-4-2 4级ESD保护±12kV接触放电和±15kV气隙放电

  • IEC 61000-4-4 EFT保护-80A(5 / 50ns)

  • IEC 61000-4-5电涌保护-2.5A(8 / 20µs)

  • IO电容为0.42pF至0.5pF

  • 10nA最大超低泄漏电流

  • ESD钳位电压低

  • -40至125°C工作温度范围

应用领域

  • 计算机与计算机外围设备

  • 通信与网络

  • 成像

  • 视频与视觉

  • 工业

  • 多媒体

CAD模型

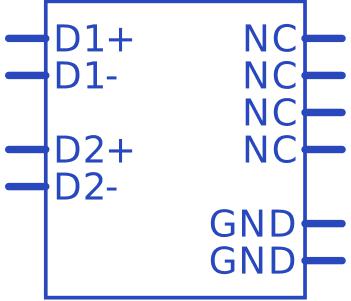

TPD4E05U06DQAR符号

TPD4E05U06DQAR符号

TPD4E05U06DQAR脚印

TPD4E05U06DQAR脚印
