OPT3001DNPR_中文资料_TI_PDF下载_规格参数

产品概述

产品型号

OPT3001DNPR

描述

传感器OPT 550NM AMBIENT 6USON

分类

传感器,换能器,光学传感器-环境光,红外,紫外线传感器

制造商

德州仪器

打包

切割带(CT)

零件状态

活性

电压-电源

1.6V〜3.6V

工作温度

-40°C〜85°C

包装/箱

6-UDFN裸露焊盘

供应商设备包装

6-USON(2x2)

产品图片

OPT3001DNPR

OPT3001DNPR

规格参数

制造商包装说明

USON-6

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

模拟IC-其他类型

模拟电路

输出类型

I²C

JESD-30代码

S-PDSO-N6

JESD-609代码

e4

波长

550纳米

通道数

1个

功能数量

1个

端子数

6

最低工作温度

-40℃

最高工作温度

85℃

包装主体材料

塑料/环氧树脂

包装代码

HVSON

包装形状

广场

包装形式

外形小巧,散热片/塞子,外形非常薄

峰值回流温度(℃)

260

座高

0.6毫米

电源电压标称(Vsup)

3.3伏

电源电压最小值(Vsup)

1.6伏

电源电压最大值(Vsup)

3.6伏

安装类型

表面贴装

温度等级

产业

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

无铅

端子间距

0.65毫米

终端位置

时间@峰值回流温度最大值(秒)

未标明

长度

2.0毫米

宽度

2.0毫米

环境与出口分类

无铅状态/ RoHS状态

无铅/符合ROHS3

水分敏感性水平(MSL)

3(168小时)

特点

  • 精密光学滤波以匹配人眼:

。拒绝> 99%(典型值)的IR

  • 自动满量程设置功能可简化软件并确保正确配置

  • 测量范围:0.01 lux至83k lux

  • 具有自动增益范围的23位有效动态范围

  • 12个二进制加权的满量程范围设置:

。<0.2%(典型值),范围之间的匹配

  • 低工作电流:1.8 µA(典型值)

  • 工作温度范围:–40°C至+ 85°C

  • 宽电源范围:1.6 V至3.6 V

  • 5.5V耐压I / O

  • 灵活的中断系统

  • 小型:2.0 mm×2.0 mm×0.65 mm

CAD模型

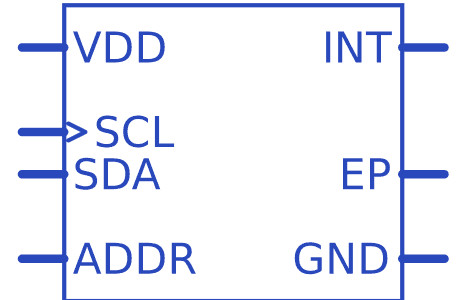

OPT3001DNPR符号

OPT3001DNPR符号

OPT3001DNPR脚印

OPT3001DNPR脚印
