74LS00的应用电路

相关产品推荐
产品图片产品型号工作电压范围最大电源电压每个栅极输出允许的最大电流TTL输出2-5V
74LS0074LS00+4.75至+5.25V7V8mA输入电压输出电流

目录

1.电特性
2.引脚图
3.极限值
4.LED跑马灯电路
5.脉冲信号发生器
6.方波发生器电路
7.超声波发射电路

  74LS00为四组2 输入端与非门(正逻辑),共有 54/7400、54/74H00、54/74S00、54/74LS00。

  1.电特性

  主要电特性的典型值如下:

典型值

  2.引脚图

引脚图

  图1 74LS00引脚图

  3.极限值

  电源电压…………………………………………7V

  输入电压

  54/7400、54/74H00、54/74S00…………….5.5V

  54/74LS00……………………………………7V

  A-B 间电压

  除 54/74LS00 外………………………………5.5V

  4.LED跑马灯电路

  本电路采用NE555、74LS00、74LS154、74LS193和LED制作的跑马灯,制作简单。

  当电源打开后,解码器74LS154的输出端Q0为低电位时,74LS193为正数计数器,LED从D1……D16依次单个点灯,74LS154的输出端Q15为低电位时,74LS193为侄数计数器,LED从D16……D1依次单个点灯,LED灯从D1依次亮至D16,然后从D16返回D1,如此循环不止。

LED跑马灯电路图

  图2 LED跑马灯电路图

  5.脉冲信号发生器(74LS10、74LS221)

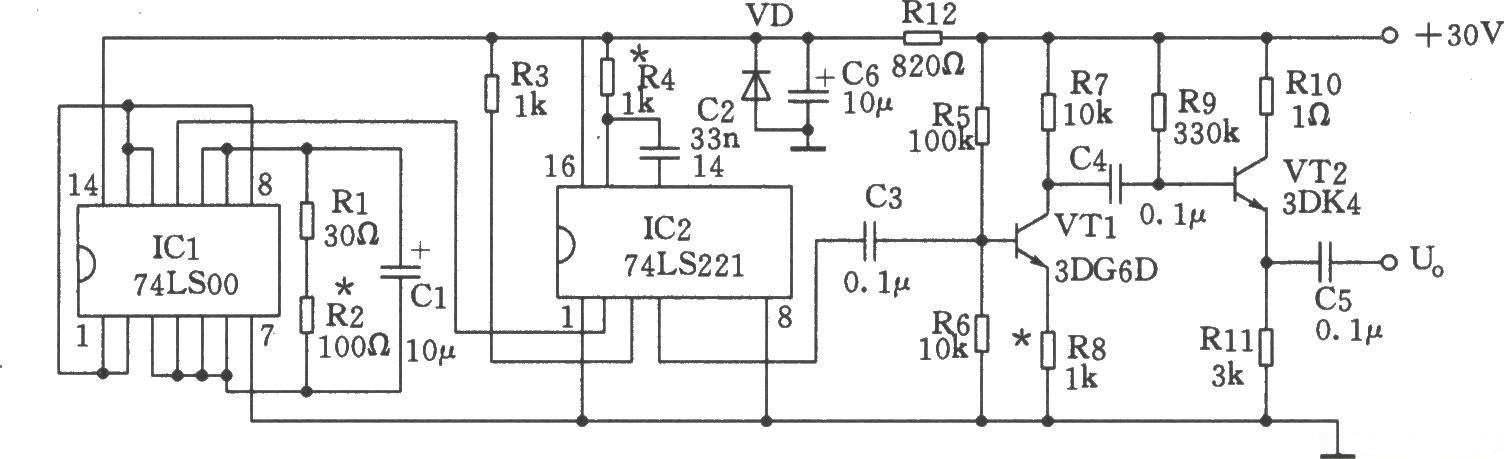

脉冲信号发生器电路图

  图3 脉冲信号发生器电路图

  如图所示为简易脉冲信号发生器电路。该信号发生器主要采用两块TTL集成电路(74LS00和74LS221)产生τ=4μs的脉冲信号,所用元器件较少,便于调试和维修。

  6.方波发生器电路

  采用与非门集成电路74LS00组成的方波发生器电路

方波发生器电路图

  图4 方波发生器电路图

  所示是一种采用与非门集成电路74LSOO组成的方波发生器电路。其中与非门1、2与外界

  RC时间常数元件组成振荡电路,与非门3为缓冲输出级。只要改变C的容量,便可获得不同频率的方波输出。

  7.超声波发射电路

  是由一块74LSOO四一二输A与非r电路组成的超声波发射电路。其中Fl、尉、C组成振荡电路,产生40kH振荡信号.经F2调制后,送往F3激励电路推动传感器UCM-40-T工作,发出超声波信号。

超声波发射电路图

  图5 超声波发射电路图

  该电路中Fl、F3接成非门形式,而F2作为与非门使用,有利于调制信号的引入。由此看来,本电路具有结构简单,调试方便,只需一块74LSOO芯片即可同时完成振荡、调制、激励、发射超声波的任务。

  该电路的振荡周期由Rz、C乘积确定,其计算公式为t振荡周期T-2.2R。C,将参aklt代A,其振荡频率约为40kHz。也可改变R、‘C的数值,选择需要的其他振荡频率。
