LM567的应用电路

相关产品推荐
产品图片产品型号品牌商工作温度范围SVHC(高度关注物质)封装类型
LM567LM567TexasInstruments(德州仪器)0°Cto+70°CNoSVHC(18-Jun-2010)SOP

目录

1.基本应用
2.作为调制信号
3.回波检测电路
4.选频、调频和解调应用电路
5.音调开关电路
6.温频转换式温控器电路
7.精密定时器电路
8.选频电路
9.频率检测兼信号发生器

  LM567为通用音调译码器,主要用于外界接电阻20比1范围,逻辑兼容输出具有吸收100mA电流能力。应用领域有振荡、调制、解调、和遥控编、译码电路。如电力线载波通信,对讲机亚音频译码,遥控等。其的应用电路如下:

  1.基本应用

  输入端接104电容,输出端接上拉电阻10K,C1、C2为0.1uF。R1、C1决定振荡频率,一般C1为104电容,R1为10K至200K。电源电压为8V。电路如1所示。

LM567应用图

  图1 LM567应用图

  2.作为调制信号

  利用LM567产生音频振荡信号作为调制信号。采用图2所示电路。(其中R5为5脚外接定时电阻,C4为6脚外接定时电容)知,理论上可从5脚输出频率为38KHz的方波信号01。

调制信号电路图

  图2 调制信号电路图

  3.回波检测电路

  超声波检测一般采用超声波检测专用集成电路LM1812,虽然效果较好,但价格较贵,且要用到电感等既笨重又易引入干扰的元件。用作液位测量的超声波其频率一般在40kHz左右,正好落在LM567可捕捉的范围内,完全可用它作为超声波检测集成电路。

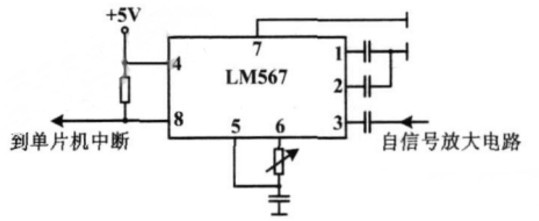

超声波检测电路

  图3 超声波检测电路

  图3是LM567超声波检测电路。单片机从输出引脚输出约40kHz的方波,经叁极管T后从超声波发射头发出超声波,同时单片机内的定时器开始计时,超声波碰到液面后反射回来被接收头接收,经过两级运放放大后送到LM567的输入端(脚3),LM567捕捉到超声波后输出低电平(脚8未捕捉时为高电平),此负跳变可作为中断输入引起单片机中断,定时器停止计时,定时器计时时间即为超声波从发射到接收的时间t。

  4.选频、调频和解调应用电路

(a)LM567的选频应用电路 (b)LM567的调频应用电路 (c)LM567的解调应用电路

  图4:(a)LM567的选频应用电路 (b)LM567的调频应用电路 (c)LM567的解调应用电路

  LM567的五个输出端子。其中引脚5和6提供振荡器的输出波形,而第三个输出端子引脚8,则如前所述为LM567的主要输出口。其余的二个输出端为此解码器的引脚1和2。引脚2与锁相环的相位检波器输出端相接,在内部被静态偏置到3.8V。当567接收到带内输入信号时,此偏置电压随之改变,且在典型的0.95至1.05倍振荡器自由振荡频率范围内,偏置电压的变化与输入信号频率呈线性关系。其斜率为每频偏百分之一有20mV。

  5.音调开关电路

音调开关时的基本接线图

  图5 音调开关时的基本接线图

  图5所示为567用作音调开关时的基本接线图。输入音调信号通过电容器C4交流耦合到引脚3,这里的输入阻抗约为20KΩ。插接在电源正电源端和引脚8之间的外接输出负载电阻RL与电源电压有关,电源电压的最大值为15V,引脚8可以吸收达100mA的负载电流。

  引脚7通常接地,面引脚4接正电源,但其电压值需最小为4.75V,最大为9V。如果注意节流,引脚8也可接到引脚4的正电源上。

  振荡器的中心频率(f0)也由下式确定:

  f0=1.1&TImes;(R1&TImes;C1)(1)

  这里电阻的单位是KΩ,电容的单位是uF,f0的单位为KHz。

  将方程(1)进行相应移项,可得电容C1之值:

  C1=1.1/(f0&TImes;R1)(2)

  利用这2个公式,电容和电阻的值均可确定,电阻R1之值应在2至20KΩ的范围内。然后,再由(2)式确定电容值。

  此振荡器在引脚6上产生一个指数型锯齿波,而在引脚5上则产生一个方波。此音调开关的带宽(以及PLL的锁定范围)则由C2及567内部的一个3.9KΩ电阻共同确定。而此电路的输出开关延迟则由C3及集成电路内的一个电阻共同确定。

  6.温频转换式温控器电路

  LM567、NE555组成的温频转换式温控器电路图6。

LM567、NE555组成的温频转换式温控器电路图

  图6LM567、NE555组成的温频转换式温控器电路图

  7.精密定时器电路

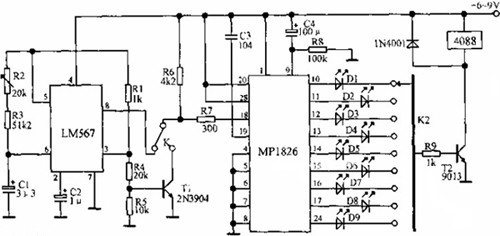

  如图7所示,MP1826在电路中作为多级分频器。LM567是频率解调电路,本电路将其作为双频振荡器,产生MP1826所需的低频脉冲。其振荡中心频率f0由C1、R2、R3决定。f0由LM567的3脚输出,其8脚输出2f0。改变电路时间常数,f0可在0.01Hz~500kHz之间变化。本电路中f0为4Hz。电路接通工作时,首先MP1826复位,这时可看到D1闪烁几次后熄灭。低频脉冲输入MP1826,经过时间T后,10脚变为高电平,再经过时间T2后11脚变为高电平,10脚变为低电平;12~17脚的过程以此类推。当8脚接地时,经过105XT2时间后,24脚变为高电平。电路定时结束。电路在不改变元件参数的情况下可有18挡的定时。

lm567-mp1826构成的精密定时器电路图

  图7 lm567-mp1826构成的精密定时器电路图

  8.选频电路

  当LM567的输入信号的频率落在其内部压控振荡器中心频率fo附近时,逻辑输出端(8脚)将由原高电平变为低电平,输出一个负脉冲。8脚不仅可以实现选频,而且还有负脉冲形成功能。改变Rp可改变选频频率。由于8脚为集电极开路输出,故实际应用时,其8脚应接一上拉电阻至电源正极Vdd。基于LM567的选频电路:

选频电路

  图8 选频电路

  9.频率检测兼信号发生器

  下图电路所示的频率计信号发生器。由于LM567具有输入灵敏度高(20~200mV)和输入阻抗高(20kΩ)的特点。用较少的元件即可构成一部袖珍频率计。工作原理是:被检测频率信号从CK经LM567③脚,同时送入多个信号作为输入信号。LM567⑤、⑥脚外接的RC(图中W+R2和C4~C6)与内部振荡信号也送入检测器与送入的信号频率和相位进行比较。比较后在带宽范围内的信号。通过其内部放大后,由其⑧脚输出一个低电平。若无信号输入,⑧脚则为高电平(同VCC)。其输出信号的驱动电流达100mA。在图中,作频率计时,信号针(自制)从CK送入,调节W(必要时用K1转换C的容量)使LM567内部振荡器产生的振荡频率f0跟踪外输入频率fin。当fin=f0时,LM567C⑧脚输出由高电平变成低电平,LED发亮。带指针的多圈电位器指示的频率值即为所测的频率fin。D1、D2的作用是限制fin的幅值,保护LM567安全。

频率计信号发生器电路图

  图9 频率计信号发生器电路图

  该电路用作信号发生器时,可把作频率计的插头拔掉,C1的左端经插座CK接地,LM567③脚对地交流短路(可防止外界干扰),此时电路即为信号发生器。信号发生器的信号经VT发射极再经CT输出。由于电路简单。印刷电路板可根据选定的外壳自己设计制作。图中C1最好用无极性电容。若没有或体积太大,可用两只100μF/6.3V电解电容器将二正极和二负极各自相连后再照图接入。

  此信号发生器一装即成。重点是调校,即对多圈电位器指针刻度频率值的校准。借助一台标准信号发生器或数字频率计就可对标尺进行该度。若让K1变换三挡频率,该刻度不能重合覆盖时,可增减C5、C6值达到目的。

  本仪器在测频率时也可同时作信号发生器,互不影响。按图示参数制作,灵敏度为200mV,转换开关K1可使频率在100Hz~500kHz内变化,相对误差在1%~5%内。作频率计时误差小于10%,该误差在低频段大,高频段小,这是本频率计的一个不足。
