TDA2030的典型应用电路

相关产品推荐
产品图片产品型号品牌商
TDA2030TDA2030意法半导体

  TDA2030A是高保真集成功放之一,许多功放电路都采用这种集成方式。TDA2030也是许多电脑有源音箱所采用的HI-FI功放集成块。它接法简单,价格实惠。额定功率为14W。电源电压为±6~±18V。输出电流大,谐波失真和交越失真小(±14V/4欧姆,THD=0.5%)。具有优良的短路和过热保护电路。其接法分单电源和双电源两种:

  (1)单电源接法

TDA2030单电源接法图

  图1 TDA2030单电源接法图

  (2)双电源接法

TDA2030双电源接法图

  图2 TDA2030双电源接法图

  1.OTL形式的功放

  OTL功放的形式:采用单电源,有输出耦合电容。如图3所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益,R4电阻越小增益越大,但增益太大也容易导致信号失真。两个二极管接在电源与输出端之间,是防止扬声器感性负载反冲而影响音质。C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激,该电路采用36V单电源,输出功率约20W。

用TDA2030A做成的OTL功放

  图3 用TDA2030A做成的OTL功放

  2.OCL形式功放

  OCL功放的形式是采用双电源,无输出耦合电容,如图4所示,由于无输出耦合电容低频响应得到改善,属于高保真电路。双电源采用初级线圈中间点接地、上下电压对称相等的变压器,经过整流滤波后构成±18 V的双电源,输出功率为20W。

用TDA2030A做成的OCL功放

  图4 用TDA2030A做成的OCL功放

  3.BTL形式功放

  BTL的主要特点是:由两个相同的功放组成,输入信号互为反相。实际采用放大器的同相输入与反相输入,以保证输入信号互为反相,同时还应使两输入信号的幅度相同,这样便可以满足BTL电路形式的基本要求。电路图如图5所示,其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同,衰减后的信号通过R5加在U2的反相输入端。事实上是由两个运放完成了一路信号放大,实际测得输出电平高出用一个集成电路的1.5倍。即原输出功率为20 W的运放,现输出功率约为50 W。但由于BTL电路特点,选择集成电路时尽可能用参数一致的两个运算放大电路,调整输入信号幅度,可通过输入正弦波用示波器观察两输入信号的幅度,这时调整R7使两输入信号的幅度相同,以保证在提高功率的同时尽可能减小非线性对称性失真。

用TDA2030A做成的BTL形式功放

  图5 用TDA2030A做成的BTL形式功放

  4.40w功放电路

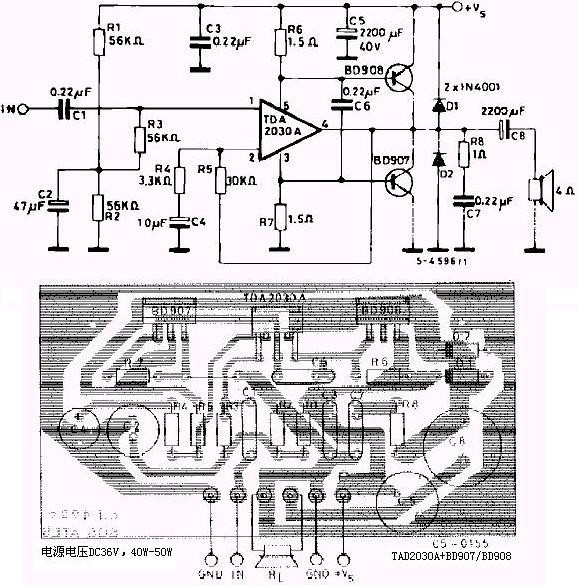

  图6是TDA2030功放集成块和BD907/908制作的40w功放电路:

TDA2030功放集成块和BD907/908制作的40w功放电路

  图6 TDA2030功放集成块和BD907/908制作的40w功放电路

  5.高保真有源音箱电路

  用TDA2030设计的一款高保真有源音箱电路,电路图如图7所示。采用双电源供电,加入了高低音和音量调节。在设计PCB的时候,地线要尽量不从元件管脚走过,这样可以减少直流噪音。

高保真有源音箱电路图

  图7 高保真有源音箱电路图

  6.25W桥式低频功率放大器电路

25W桥式低频功率放大器电路图

  图8 25W桥式低频功率放大器电路图

  图8电路采用两片TDA2030,连接成桥式电路,两边电路结构和参数完全相同。右边的集成电路由左边集成电路通过22kΩ负反馈电阻控制,反之亦然。二极管1N4001用于防止扬声器电感负载产生过电压损坏器件。电路的放大系数可通过改变输出端(脚4)至反相输入端(脚2)间负反馈电压比来调整。
